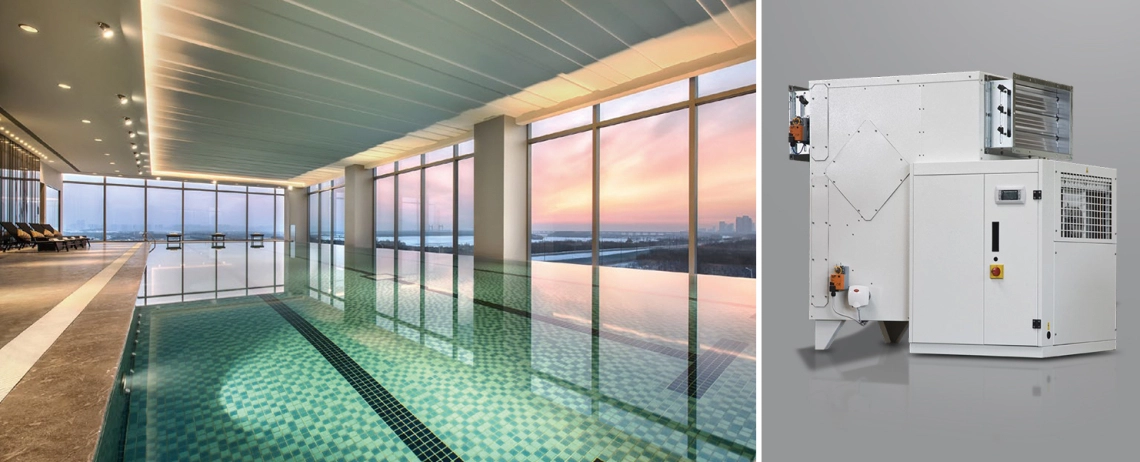

Pool-Luftentfeuchter Serie MSTR / MSPR

Die hocheffizienten Luftentfeuchter MSTR / MSPR sind für die umfassende Regelung von Temperatur, Luftfeuchtigkeit, Wärmerückgewinnung und Raumklimatisierung in überdachten Schwimmbädern und korrosiven Umgebungen konzipiert.

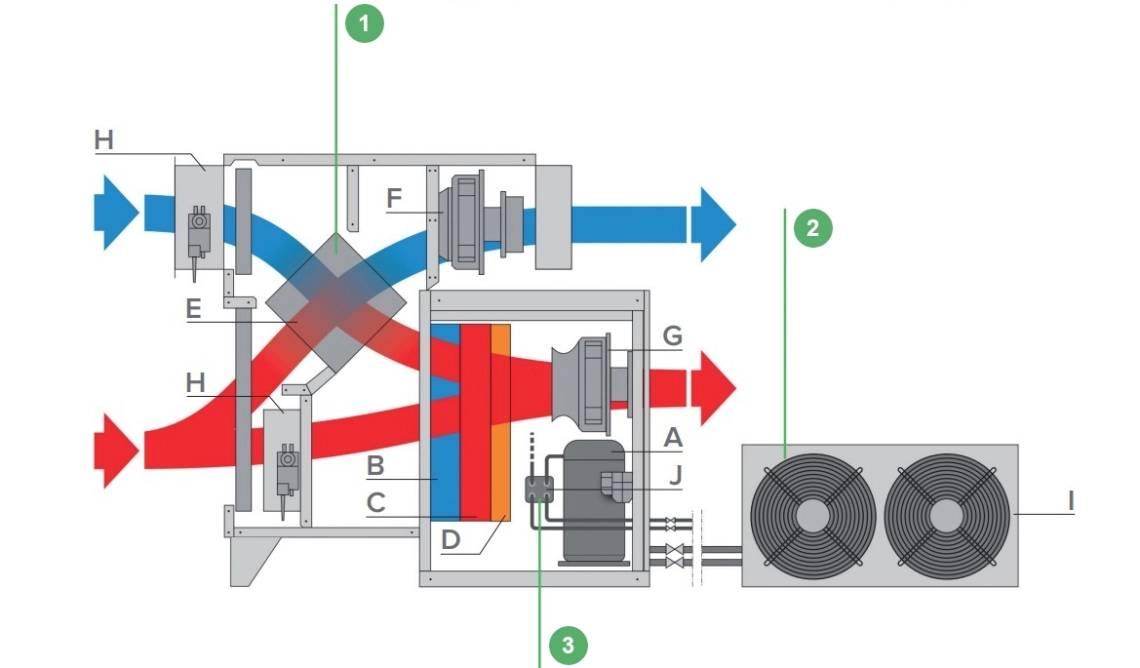

Prinzip Schema

1. Der Mischstrom-Plattenwärmerückgewinner ermöglicht die Rückgewinnung von Wärme aus der Abluft, die zur Erwärmung der Zuluft genutzt wird. Poolversion (Standard): Aluminiumlamellen mit Schutzbeschichtung.

2. Fernluftkondensator (für MSTR-Modelle, max. Entfernung 30 m). Der Kondensator gibt die bei der Entfeuchtung entstehende Wärme an die Außenluft ab, um eine Überhitzung der Umgebung zu vermeiden. Das Gerät wird als Klimagerät verwendet.
3. Der in Reihe mit dem Kompressor geschaltete Enthitzer ermöglicht die Senkung der Lufttemperatur am Austritt in das Schwimmbecken und die Rückgewinnung der Überhitzungsenergie des Kältemittels durch Erwärmung des Wassers. Er ist in Versionen für Brauchwasser oder Chlorwasser (Edelstahl AISI 316L) erhältlich.

Die Geräte der Serie MSPR / MSTR sind ideal für Schwimmbäder, die nicht nur entfeuchtet werden müssen, sondern auch die Raumluft erneuern sollen, ohne dass die Wärme nach außen abgegeben wird. Die Geräte der Serie MSPR / MSTR sind für den Einsatz in kleinen, mittleren und großen Schwimmbädern konzipiert, in denen eine Regulierung des Feuchtigkeitsniveaus und/oder die Vermeidung von Kondensationserscheinungen erforderlich ist, wo ein ständiger Luftaustausch, auch bei 24-Stunden-Betrieb, notwendig ist. Der hocheffiziente Rekuperator garantiert einen Wirkungsgrad von bis zu 80% und ist besonders für Umgebungen geeignet, in denen korrosive Substanzen wie Chlor vorhanden sind.

Die Baureihe MSPR/MSTR verwendet ausschließlich EC-Radialventilatoren mit eingebauten Invertern mit hohem Wirkungsgrad. Mycond hat eine ausgeklügelte Einstellsoftware entwickelt, um den Luftdurchsatz der MSPR/MSTR-Luftentfeuchter einzustellen, zu messen und zu regeln. Dadurch werden Probleme, die sich aus einer falschen Berechnung des Druckabfalls in den Kanälen ergeben, vermieden, was die Installation des Luftentfeuchters und die Inbetriebnahme des Systems extrem einfach und schnell macht und die Installationszeit und -kosten reduziert. Diese Geräte sind für den Anschluss an starre Rohrleitungen vorgesehen. Die Serie besteht aus 20 Modellen, die von 100 l/Tag und 900^m3/h bis 4.600 l/Tag und 35.000^m3/h reichen.

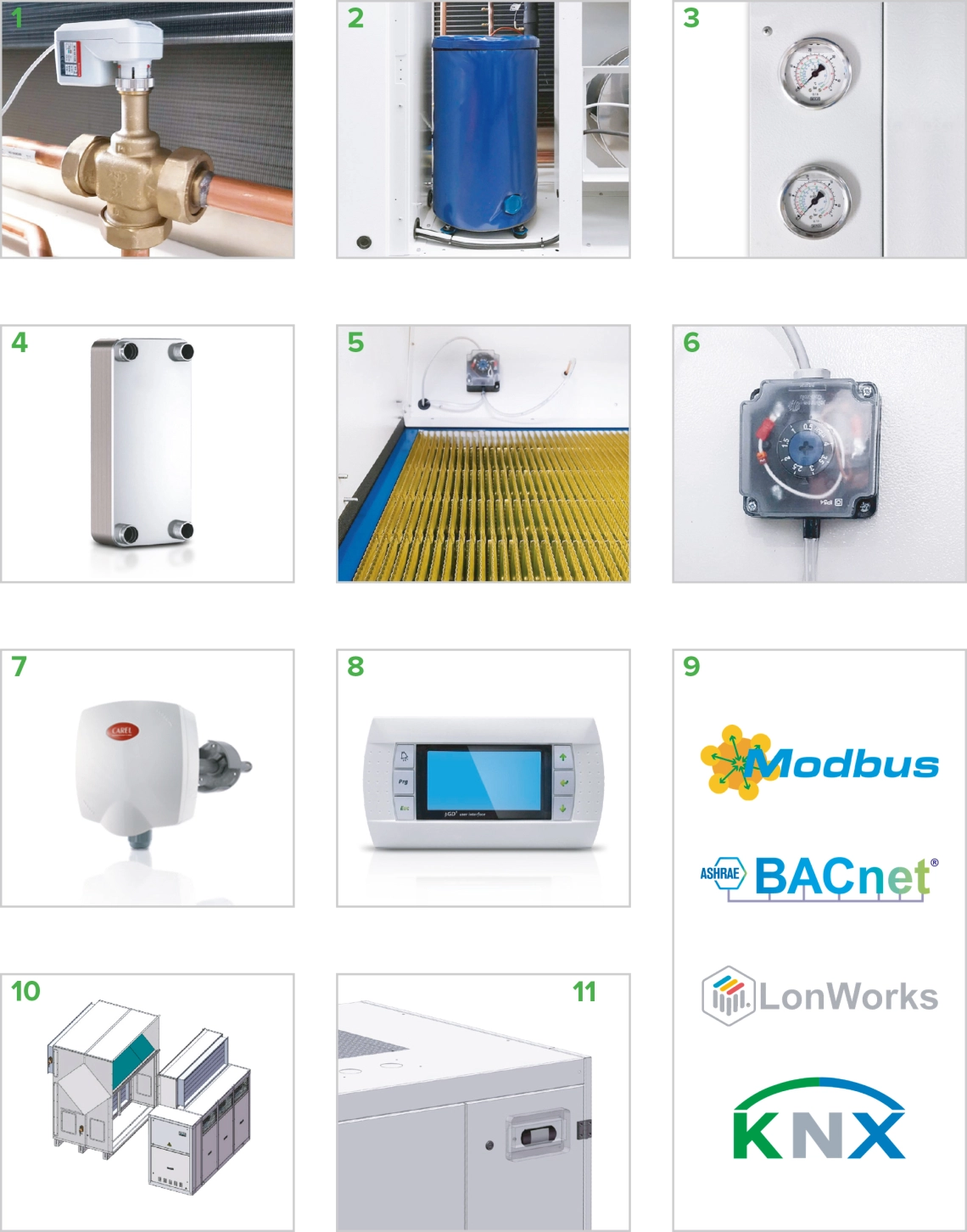

Optionen

• Filter G4 oder F7
• Wasserregister mit modulierendem Dreiwegeventil * (1)

1. Nur Heizung
2. Nur Heizung, überdimensioniert
3. Kühlen/Heizen
4. Kühlen/Heizen, überdimensioniert

*3, 4 Einschließlich Kondensatwanne und Isolierung.

* Es ist möglich, nur ein Wasserregister zu installieren; für die Größe bis 0300, Dreiwegeventil ein/aus.

• Bausatz für freie Kühlung: Ermöglicht die Kühlung mit Außenluft, wenn diese eine niedrigere Temperatur als die Innenluft hat
• Geräuscharme Version (2)
• Sanftanlauf
• Manometer (3)
• Heißgasabtauung (obligatorisch bei einer Lufttemperatur unter 8°C)
• Einspritzkühler für technisches Wasser oder Schwimmbadwasser (4)
• ACF: Automatic Control Flow; ermöglicht die Auswahl des Luftstroms direkt auf dem Display und die Beibehaltung des Luftstroms auch bei variablem Druckabfall durch die Filter. (5)
• Sensor für verschmutzte Filter (6)
• Temperatur- und Feuchtigkeitssonde für die Kanalinstallation (7)

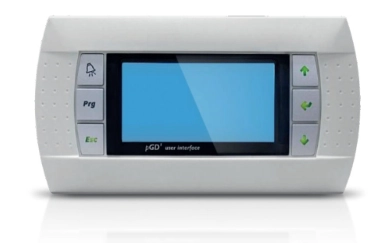

• Fernbedienterminal mit 20 m Kabel (8)
• Zusätzliche Wärmedämmung, Dicke 20 mm oder 40 mm
• Serielle Karte für BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet ™ Schnittstellenkarte, Protokolle verfügbar: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet und Modbus TCP / IP
• Version in zwei Teilen (10)
• Version für die Außeninstallation (11)
• Kontakt für 0-10 V Befeuchtersteuerung (Befeuchter nicht von MYCOND geliefert)

Optionen für spezielle Anwendungen

• Spezielle Spulen für aggressive Umgebungen
• Platten aus Edelstahl AISI 316L
• Stromversorgung 60 Hz
• Technischer Wasserkondensator
• Elektrische Erhitzer
• Poolwasser-Kondensator

Saisonale Betriebsart

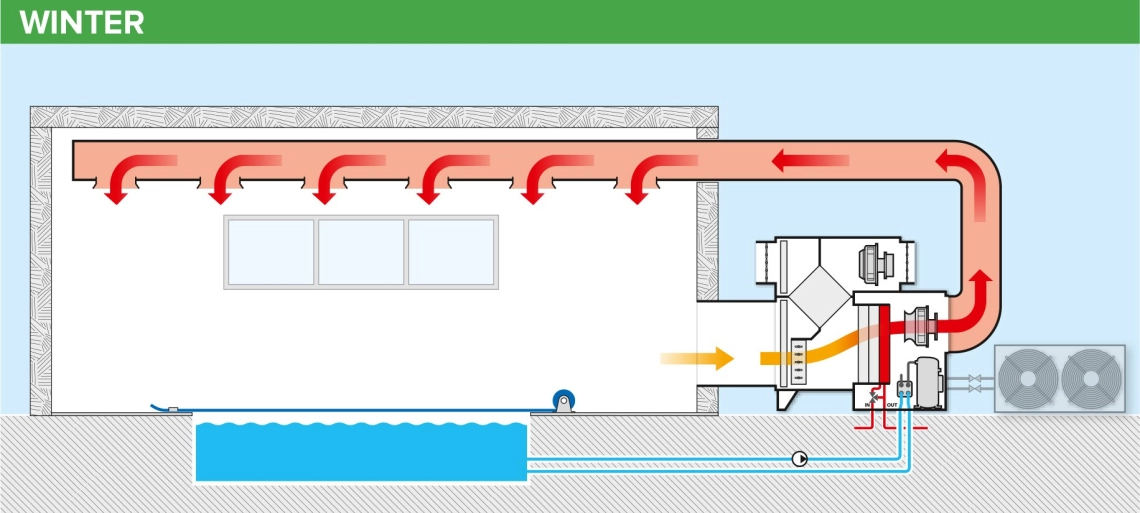

WINTER: Inbetriebnahme, keine Bewohner, überdachter Pool, Heizung mit Warmwasserregister.
Kompressor: AUS
Warmwasserregister: EIN (optional)
Einspritzkühler: AUS (optional)
Fernkondensator: AUS (MSPR-Modelle)
Außenluft: AUS

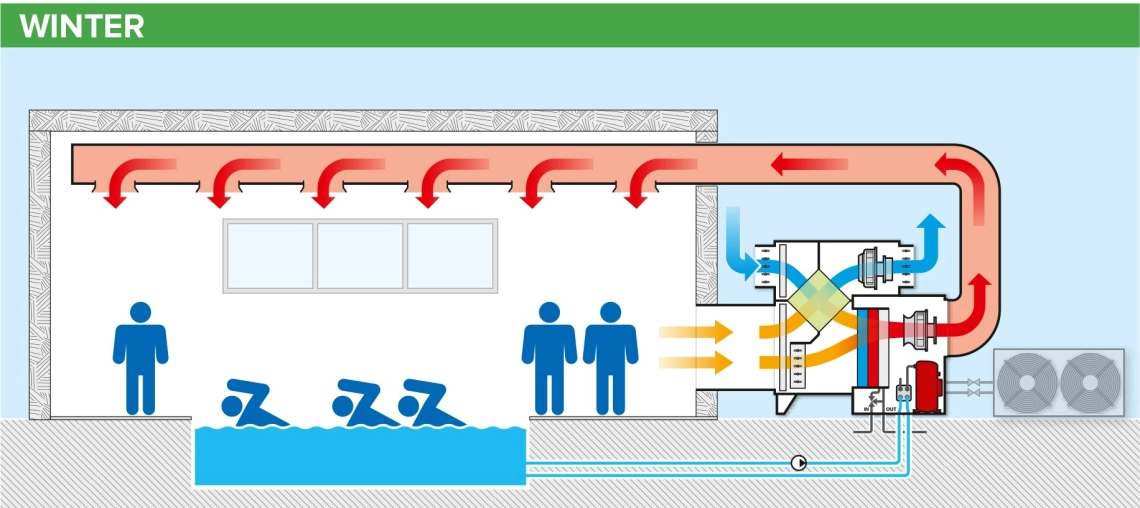

WINTER: Normaler Betrieb, Pool offen, Entfeuchtung.
Kompressor: ON
Warmwasserregister: AUS (optional)
Einspritzkühler: AUS (optional)
Fernkondensator: AUS (MSPR-Modelle)
Außenluft: EIN

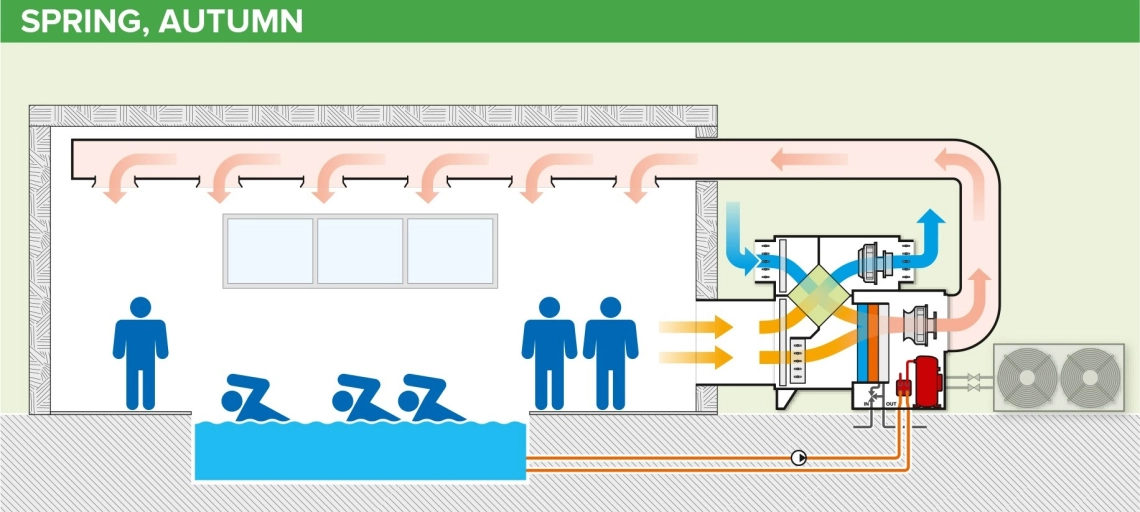

FRÜHLING, HERBST: Normalbetrieb, Schwimmbad offen, Entfeuchtung mit Wärmerückgewinnung (Enthitzer)
Betriebsart Freie Kühlung verfügbar (optional).
Kompressor: ON
Warmwasserregister: AUS (optional)
Einspritzkühler: EIN (optional)
Fernkondensator: AUS (MSPR-Modelle)
Außenluft: EIN

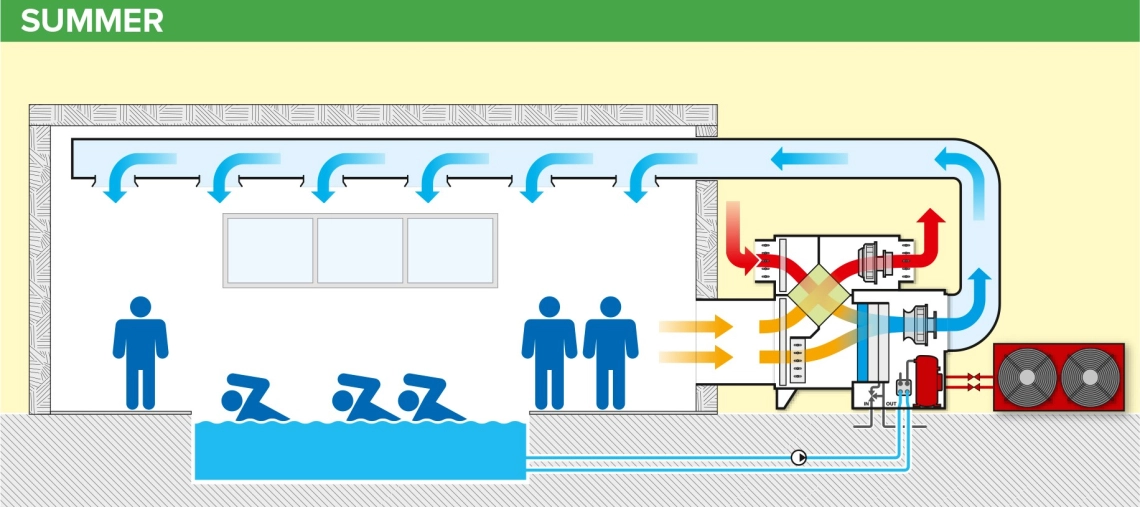

SOMMER: Normalbetrieb, Pool offen, Entfeuchtung und Kühlung (externer Verflüssiger)
Kompressor: ON
Warmwasserregister: AUS (optional)
Einspritzkühler: AUS (optional)
Fernkondensator: EIN (MSPR-Modelle)
Außenluft: EIN

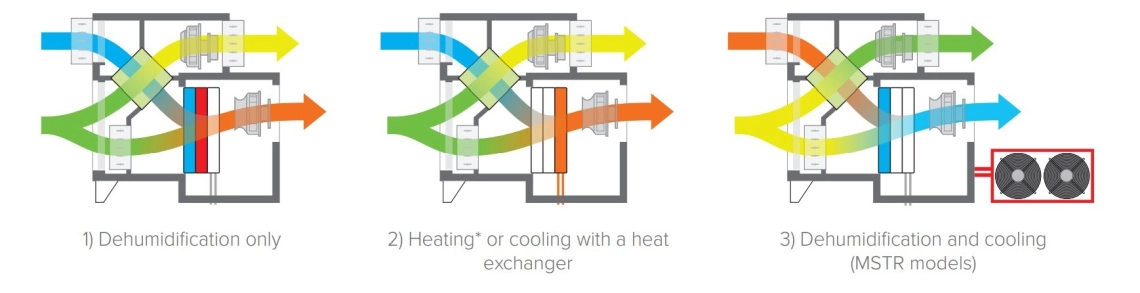

Luftströme:

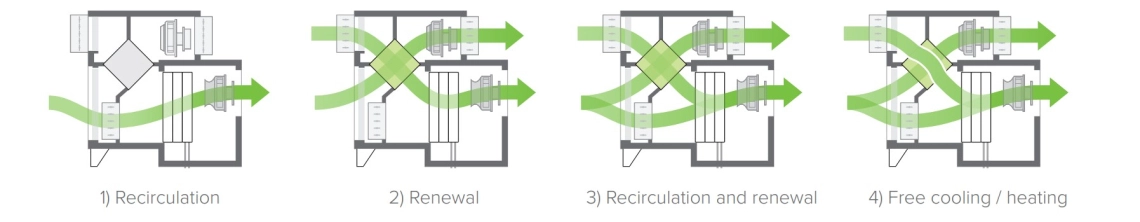

Betriebsart:

* Für eine optionale elektrische Heizung wenden Sie sich bitte an das Verkaufsbüro des Herstellers.

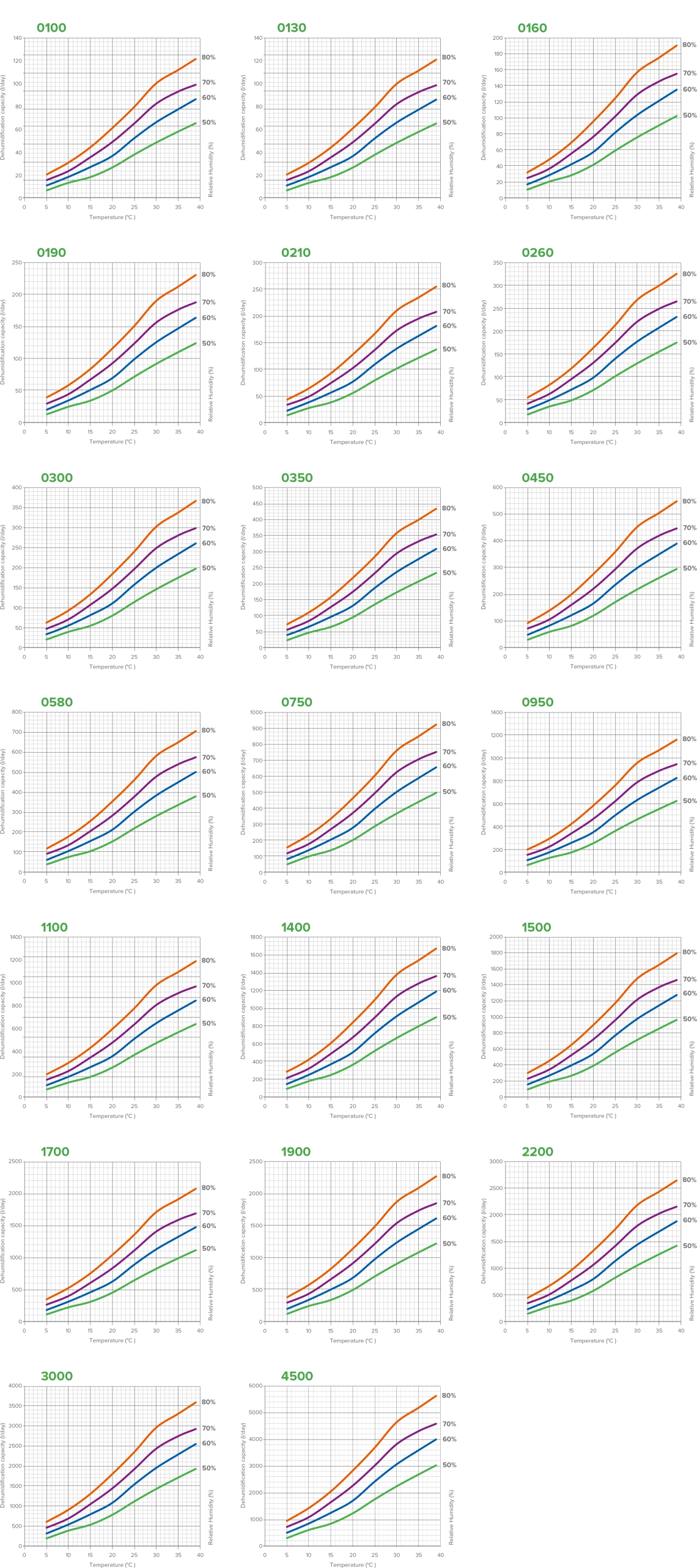

Leistungsdiagramm

1. Einlassluft: 30°C - 80% RH; Wassereinlass/-auslass: 80/70°C; Außenluft: 30°C - 50% RH; 100% Umluft.
2. Raumluft: 26°C - 60% RH; Außenluft: -5°C - 80% RH.

Anmerkung:
MSTR - Standardausführung (Industrieausführung)
MSPR - Schwimmbadwasser-Version
