Lüftungsgeräte mit Energierückgewinnung Serie MVS***-DW

Das energiesparende Lüftungsgerät ist so konzipiert, dass es gefilterte und erwärmte Frischluft in den Raum leitet
Luftdurchsatz: 300 ... 2600 m3/h

Möchten Sie kaufen oder haben Sie Fragen?
Lüftungsgeräte mit Energierückgewinnung Serie MVS***-DW

Mycond MVS***-DW-Energierückgewinnungslüfter sind mit bürstenlosen Gleichstrommotoren mit höherem Wirkungsgrad ausgestattet, die den Stromverbrauch um bis zu 70 % senken, was zu erheblichen Energieeinsparungen führt.

Energy recovery ventilation unit from Mycond MVS-DW series.

Energy recovery ventilation unit with compact design.

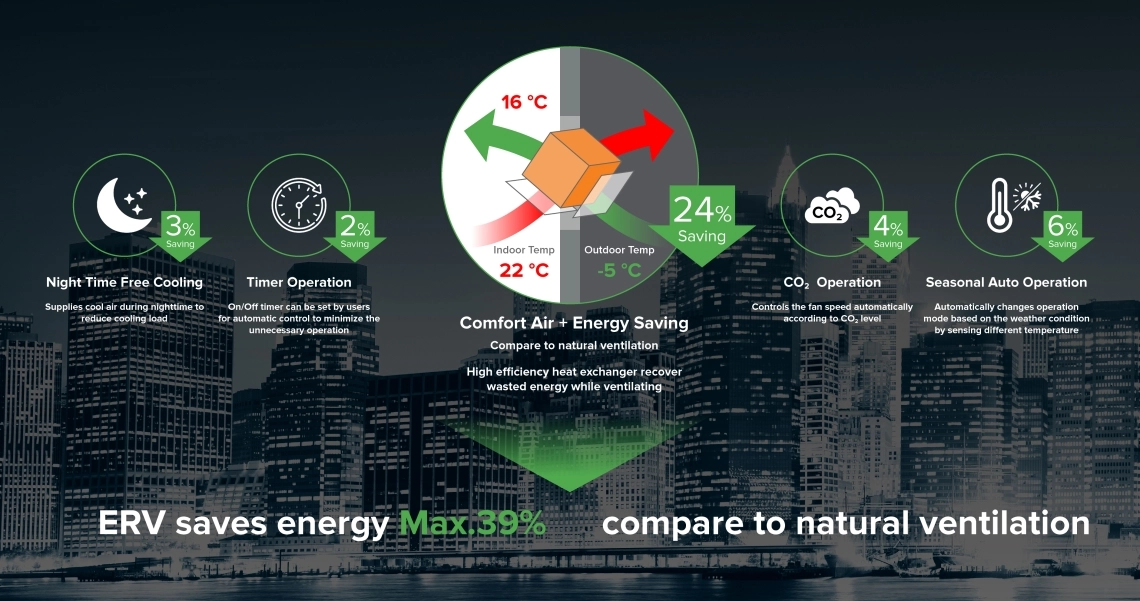

Diagram displaying air flow controls and energy recovery efficiency.

Effiziente Belüftung

Das Gerät liefert frische Luft in den Raum,
, während es die verbrauchte Raumluft nach draußen abführt,
, so dass Sie den Komfort einer natürlichen Umgebung genießen können.

Hocheffiziente Energierückgewinnung

Während der Belüftung gewinnt der eingebaute hocheffiziente
Wärmetauscher über 70 % der Energie aus der
Abluft zurück und nutzt sie zur Erwärmung der angesaugten Frischluft.

Energy recovery ventilation unit from MVS-DW series.

Modern energy recovery ventilation unit from the MVS-DW series.

Perfektes, leises Design

Das Gerät hat ein elegantes Aussehen mit einem sauber geformten
Gehäuse. Alle Betriebsgeräusche werden dank
der mikroperforierten, schalldämpfenden Struktur mit
hervorragenden aerodynamischen Eigenschaften perfekt gedämpft.

Luftfilterung und Luftreinigung

Ausgereifte Luftfilter im Inneren des Geräts
entfernen effektiv alle Schadstoffe aus der Ansaugluft
und sorgen so für frische und saubere Luft.

The MVS-DW series unit with advanced energy recovery features is displayed.

A modern energy recovery ventilation unit from the MVS-DW series.

Bypass-Funktion

Die Bypass-Funktion ermöglicht eine natürliche Belüftung
unter geeigneten klimatischen Bedingungen, was
die Lebensdauer des Wärmetauschers
verlängern kann. Außerdem ermöglicht dieser Modus die Nutzung des Free-Cooling-Modus im Frühjahr/Herbst und das Abtauen des Wärmetauschers
im Winter.

Luftdurchlässiges Design und einfache Wartung

Der Wärmetauscher ist über eine eingegossene Schiene angeschlossen und mit speziellen weichen und dichten Dichtungen abgedichtet. Dadurch ist er von Hand abnehmbar und leicht zu warten, wobei die Zu- und Abluftströme vollständig voneinander getrennt sind, um eine gegenseitige Verschmutzung zu vermeiden.

Diagram showing airflow in MVS-DW ventilation units.

Diagram showing components of the MVS***-DW energy recovery ventilation unit.

Gesamtleistung:

  • BLDC-Lüftermotoren
  • Frischluftzufuhr (600 bis 2600m3/h)
  • Wärmerückgewinnung: bis zu 75 %
  • Feuchtigkeitsrückgewinnung: bis zu 65 %
  • Luftfilterung und Luftreinigung
  • Leiser und zuverlässiger Betrieb

Die Geräte sind standardmäßig mit folgenden Funktionen ausgestattet:

  • Ventilator-Drehzahlregelung (10 Stufen)
  • Vier integrierte Temperatursensoren
  • Rekuperator-Einfrierschutz
  • Freies Kühlsystem
  • Intelligentes Abtausystem für den Rekuperator
  • Kontrolle über den externen elektrischen Lufterhitzer
  • Wöchentliche Zeitschaltuhr
  • Integrierbarkeit in ein Gebäudemanagementsystem

Front view of an MVS-DW series energy recovery ventilation unit.

Compact energy recovery ventilation unit with advanced filtration.

Merkmale:

  • Luftdurchsatz von 200 bis 2000m3/h
  • Energierückgewinnung
  • Kreuzstrom-Wärmetauscher
  • Geräuscharmer Betrieb, DC-Motoren
  • Neue aluminiumummantelte Filter
  • Einfache Deckeninstallation
  • Bypass-Funktion
  • Hohe ESP-Ausführung

* Als Option erhältlich

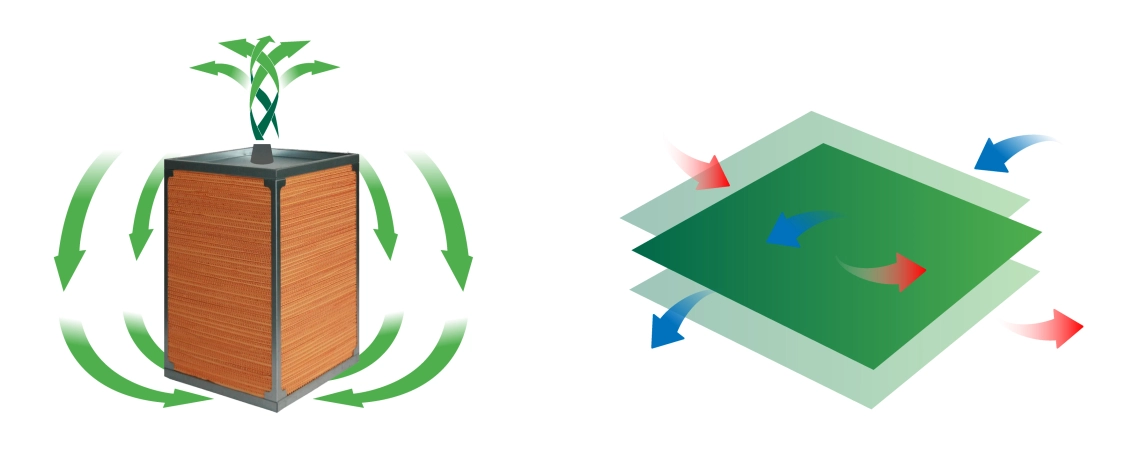

Höhere Effizienz mit dem Enthalpietauscher der 3. Generation

Der Enthalpietauscher der 3. Generation besteht aus der neuesten Nanofaserstruktur, um eine höhere Effizienz zu gewährleisten. Die Wärmetauschermaterialien sind schimmelresistent und feuerhemmend. Der Kreuzstrom-Enthalpietauscher ist in diesem Wohnmobil eingebaut, die Wärmerückgewinnungseffizienz beträgt im Winter bis zu 82 %, der zulässige Feuchtigkeitsaustausch zwischen Frischluft und Abluft sorgt für eine angenehme Raumtemperatur und Luftfeuchtigkeit.

Energy recovery ventilator demonstrating high summer efficiency.

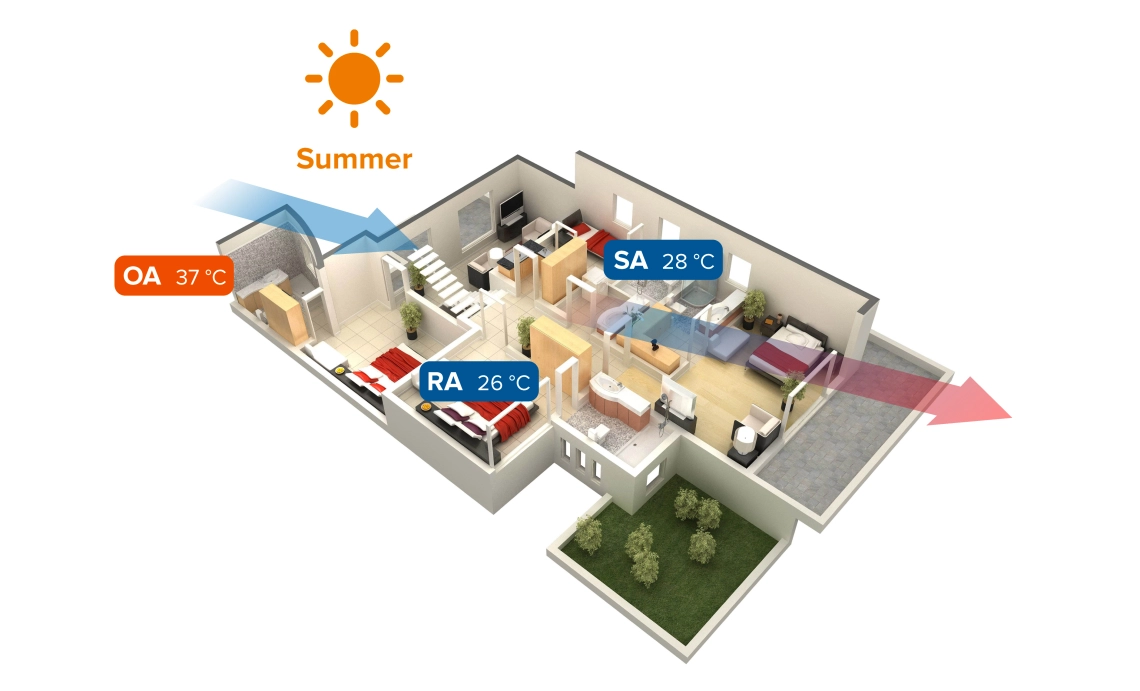

Im Sommer spart das Wärmerückgewinnungssystem Strom für die Klimaanlage, indem es einen Teil der Außenwärme wieder nach draußen leitet.

Diagram showing the efficiency of the MVS-DW energy recovery ventilator.

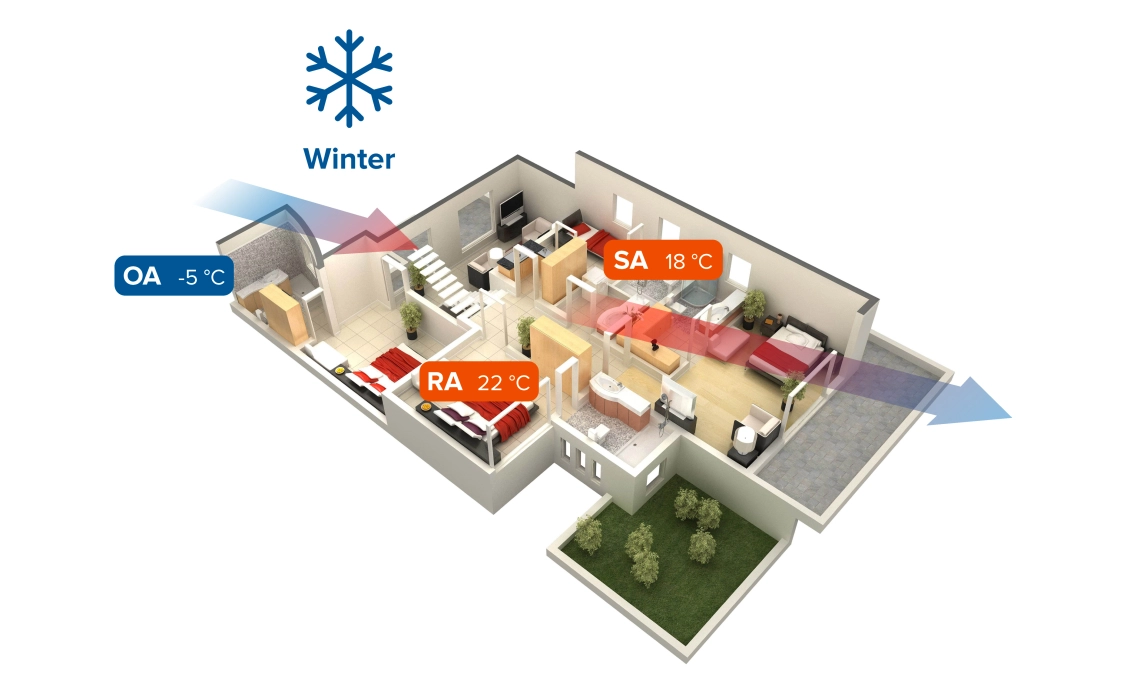

Im Winter wird ein Teil der Innenraumwärme in den Raum zurückgeführt, was zu erheblichen Einsparungen bei der Raum- und Luftheizung führt.

The MVS-DW series unit for optimized energy recovery in winter.

Die Daten sind als Referenz angegeben. Vieles hängt von der Raumluftfeuchtigkeit, der Außenluftfeuchtigkeit, der Wärmedämmung des Raumes, der Wärmedämmung und der Länge der Luftkanäle usw. ab.

Technische Daten Geräte MVS400-DW MVS500-DW MVS700-DW MVS900-DW MVS1100-DW MVS1400-DW MVS1600-DW MVS2200-DW MVS2800-DW
Luftdurchsatz m3/h 300 400 600 800 1000 1300 1500 2000 2600
Äußerer Druck Pa 85 88 97 100 86 90 72 77 81
Enthalpie-Wirkungsgrad, Kühlen % 57-70 57-70 59-74 55-66 58-70 56-68 63-71 60-68 56-68
Enthalpie-Wirkungsgrad, Heizung % 61-72 60-74 61-78 57-76 62-75 59-70 65-73 62-72 59-70
Wirkungsgrad der Wärmeübertragung % 68-82 69-83 70-83 68-83 70-83 70-83 76-80 76-82 70-83
Geräuschpegel dB(A) 34.5 37.5 39 41 42 43 50 51.5 53
Spannung 220-240 V / 1 Phase / 50 Hz
Eingangsleistung W 80 116 162 290 327 424 700 724 848
Stromkabel mm2 3×1.5 3×1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Steuerleitung mm2 2×0.5 2×0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5

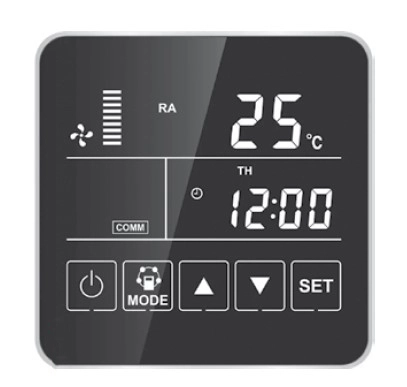

Steuerung, Standard Ja (7-Tage-Uhr)
Steuerung (BMS), Modbus Ja
Ventilator-Typ BLDC-Lüftermotor
Lüfterdrehzahl (Zuluft) 10-stufige Lüftersteuerung
Gebläsedrehzahl (Abluft) 10-stufige Gebläsesteuerung
Bypass Ja (automatisch innerhalb eines einstellbaren Bereichs)
Abtauen Ja (automatisch innerhalb eines einstellbaren Bereichs)
CO2-Steuerung Zusätzlicher Sensor (Ein/Aus-Regelung in einem einstellbaren Bereich)
Ausgangskontakte für Störungsalarm Ja Ja Ja Ja Ja Ja Ja Ja Ja
Brandabschaltung Ja Ja Ja Ja Ja Ja Ja Ja Ja
Gewicht kg 25 31 34 53 61 71 106 122 142
Abmessungen: LxBxH mm 744×599×270 744×599×270 867×902×280 1134×884×388 1134×1134×388 1193×1243×388 1134×884×776 1134×1134×776 1193×1243×776
Durchmesser des Anschlusskanals mm 150 150 200 250 250 250 650×280 650×280 650×280

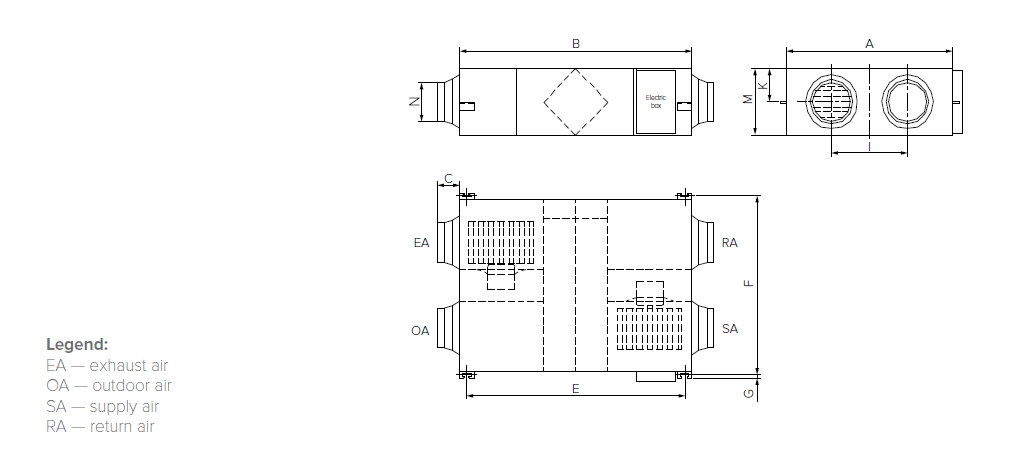

Abmessungen

Lüftungsgeräte MVS400-DW - MVS500-DW

Модель A B C E F G I K M N
MVS400-DW 599 744 100 675 657 19 315 111 270 Ø144
MVS500-DW 804 744 100 675 862 19 480 111 270 Ø144

Components of MVS-DW series ventilation units for efficient energy recovery.

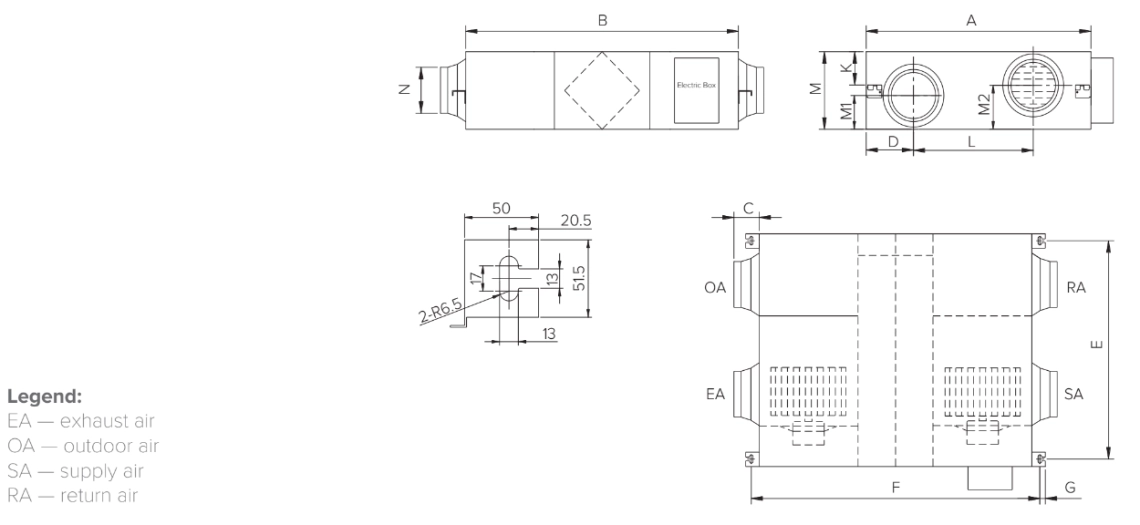

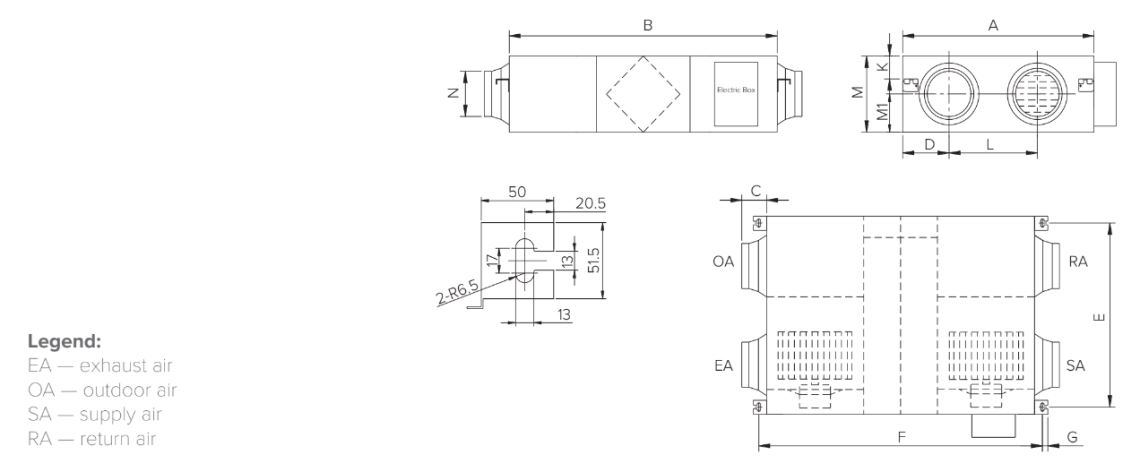

Abmessungen

Lüftungsgeräte MVS700-DW - MVS1100-DW

Modell A B C D E F G L K M M1 N
MVS700-DW 902 867 107 197 833.5 922 20.5 451.5 115.5 280 139.5 Ø194
MVS900-DW 884 1134 85 202 818 1189 20.5 378 128 388 194 Ø242
MVS1100-DW 1134 1134 85 202 1068 1189 20.5 628 128 388 194 Ø242

Alle Maße sind in Millimetern angegeben.

A high-efficiency energy recovery ventilation unit with DC motors.

Abmessungen

Lüftungsgerät MVS1400-DW

Modell A B C D E F G L K M M1 M2 N
MVS1400-DW 1243 1193 85 241 1172.5 1248 20.5 629.5 133 388 191 241 Ø242

Alle Maße sind in Millimetern angegeben.

Energy recovery ventilation unit with smart control panel.

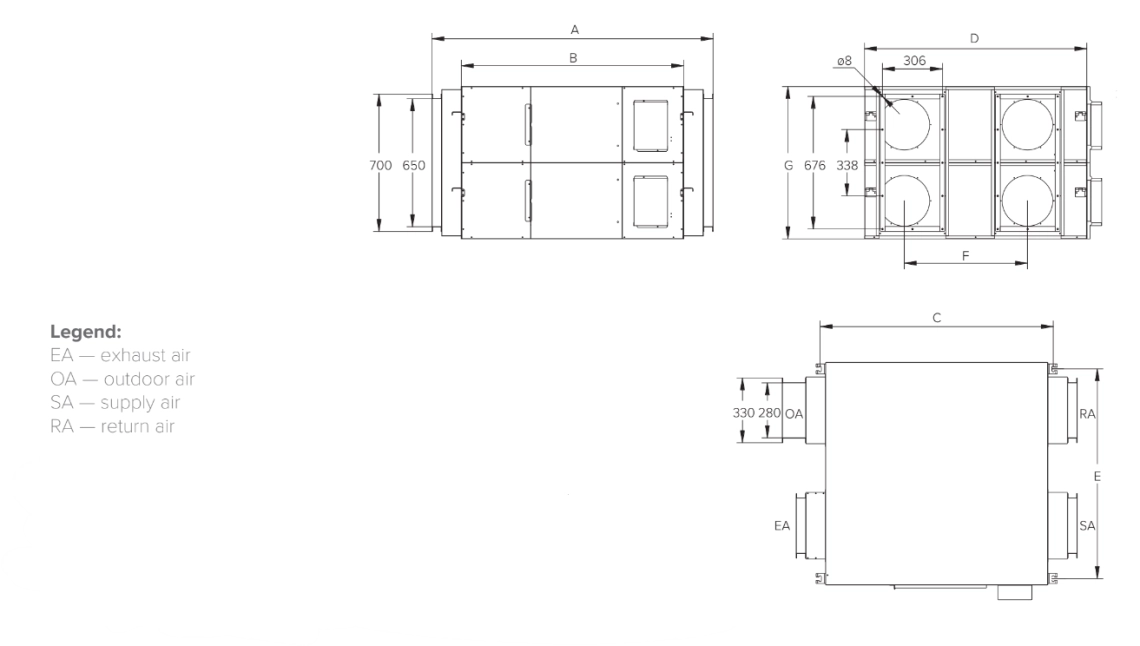

Abmessungen

Lüftungsgeräte MVS1600-DW - MVS2800-DW

Modell A B C D E F G H L
MVS1600-DW 1434 1134 1189 884 818 378 776 650 280
MVS2200-DW 1434 1134 1189 1134 1068 628 776 650 280
MVS2800-DW 1493 1193 1248 1243 1173 629.5 776 650 280

Alle Maße sind in Millimetern angegeben.

Energy recovery ventilator for efficient air exchange in buildings.

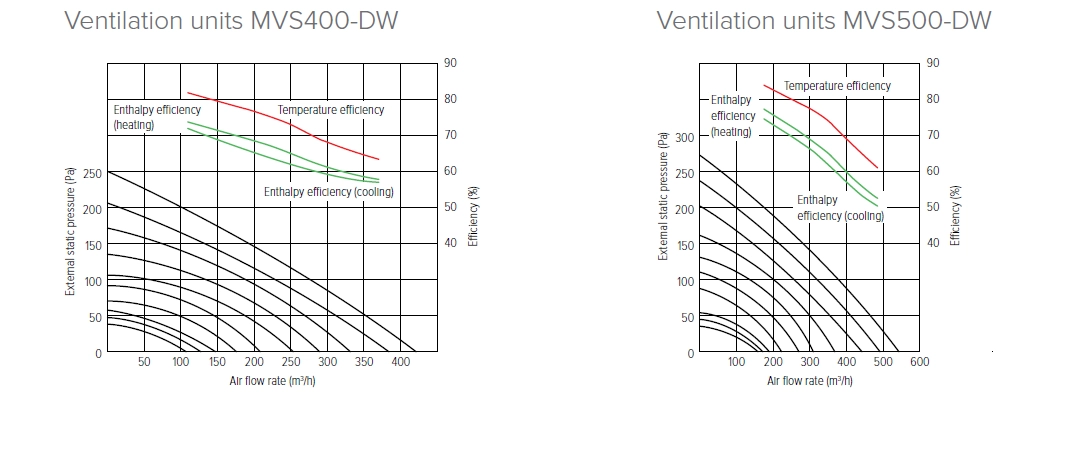

Leistungsparameter

Performance parameters chart for MVS-DW series ventilators.

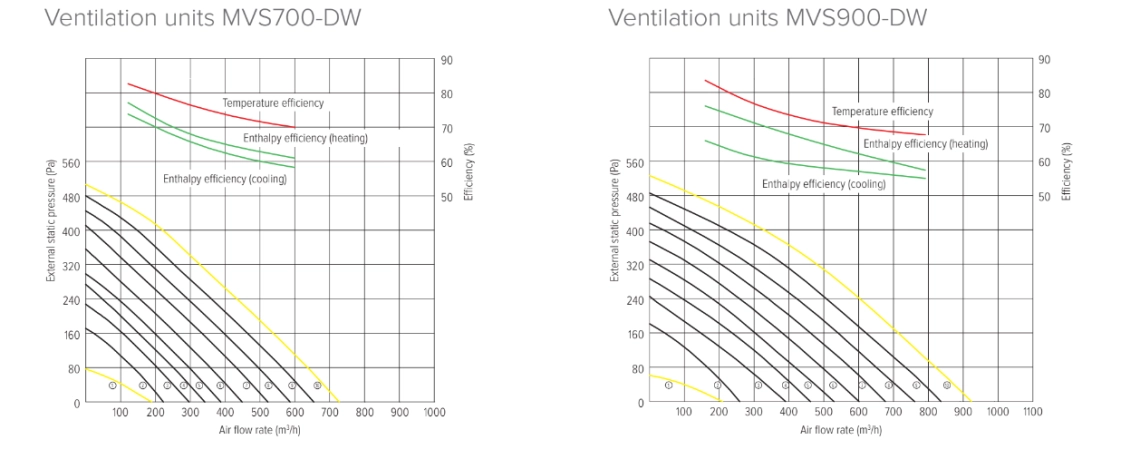

Leistungsparameter

Performance parameters of Mycond MVS-DW ventilation units.

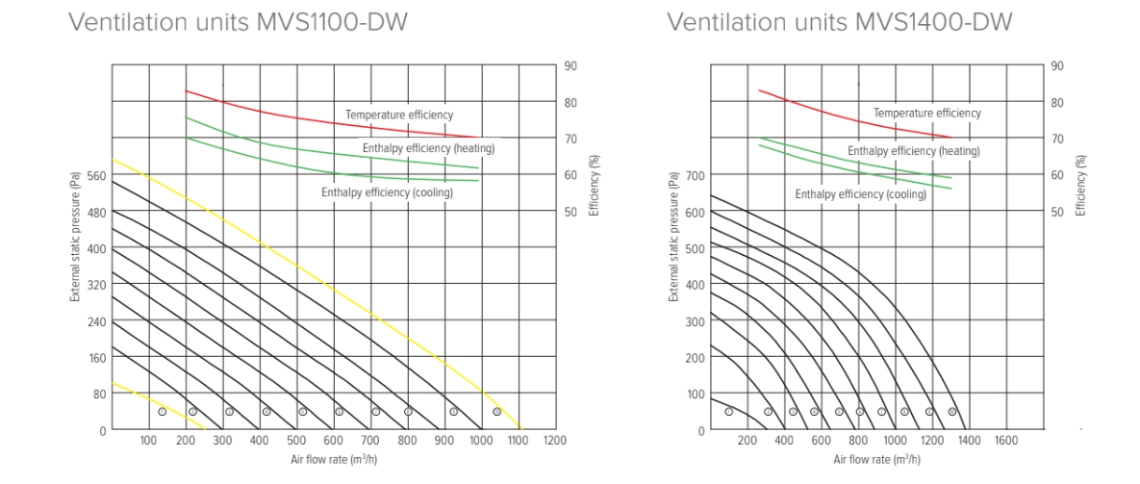

Leistungsparameter


Performance parameters of Mycond MVS-DW series energy recovery ventilator.

Leistungsparameter


Graph of performance parameters for energy recovery units.

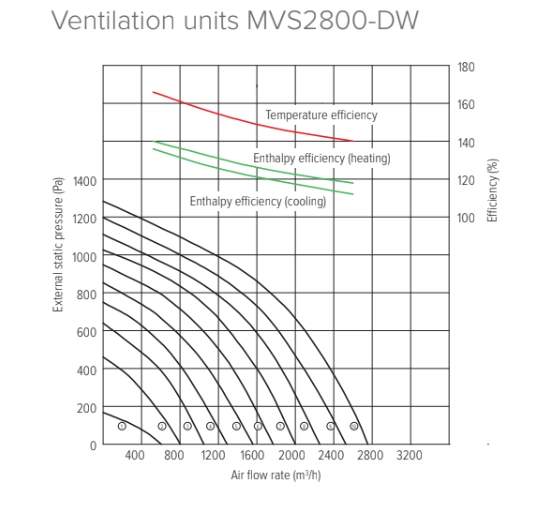

Leistungsparameter

Diagram showcasing the operation parameters of the MyCond MVS-DW energy recovery ventilator.
