Lüftungsgeräte mit Energierückgewinnung Serie MV***I-W

Die Lüftungsgeräte mit Energierückgewinnung von MYCOND sorgen für maximalen Raumkomfort, indem sie die Zuluft mit der aus der Abluft zurückgewonnenen Wärme und Feuchtigkeit konditionieren und so die Kosten für die Raumkühlung oder -heizung erheblich senken

Luftdurchsatz: 200 ... 3000 m3/h

Möchten Sie kaufen oder haben Sie Fragen?

Lüftungsgeräte mit Energierückgewinnung Serie MV***I-W

Frischluftzufuhr durch den Rekuperator im Wärmerückgewinnungsbetrieb oder direkt im Bypassbetrieb.

Gesamtleistung:

Frischluftzufuhr (200 bis 3000^m3/h)
Wärmerückgewinnung: bis zu 75 %
Feuchterückgewinnung: bis zu 65 %
Luftfilterung und Luftreinigung
Leiser und zuverlässiger Betrieb

Die Geräte verfügen über eine Standardausstattung:

Steuerung der Ventilatorgeschwindigkeit
Vier integrierte Temperatursensoren
Gefrierschutz für Wärmetauscher
Freies Kühlsystem
Intelligentes Wärmetauscher-Abtauschsystem
Steuerung des externen elektrischen Lufterhitzers
Wöchentliche Zeitschaltuhr
Integrierbarkeit in ein Gebäudemanagementsystem

* Als Option erhältlich

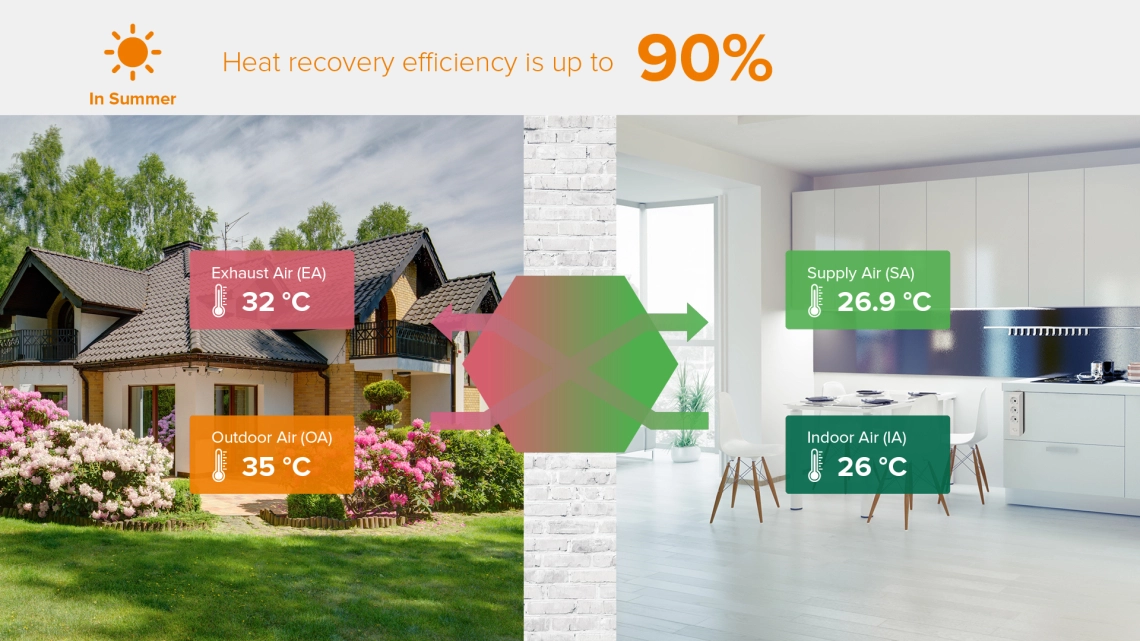

Im Sommer spart das Wärmerückgewinnungssystem Strom für die Klimatisierung, indem es einen Teil der Außenwärme wieder nach draußen leitet.

MyCond MV***I-W Sommerlüftungssystem mit Wärmerückgewinnung

Im Winter wird ein Teil der Innenraumwärme in den Raum zurückgeführt, was erhebliche Einsparungen bei der Raum- und Lufterwärmung ermöglicht.

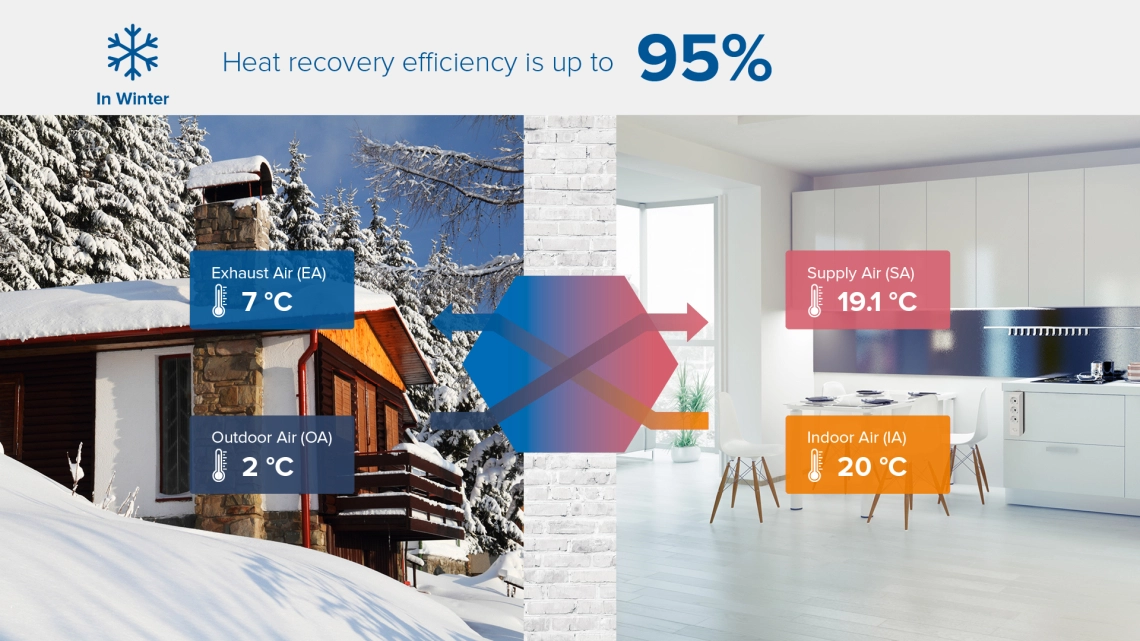

MyCond MV***I-W Winterlüftungssystem mit Wärmerückgewinnung

Die Daten sind als Referenz angegeben. Vieles hängt von der Raumluftfeuchtigkeit, der Außenluftfeuchtigkeit, der Wärmedämmung des Raumes, der Wärmedämmung und der Länge der Luftkanäle usw. ab.

Technische Daten		Geräte	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Luftdurchsatz	hoch	m³/h	1500	2000	2500	3000
	mittel	m³/h	1500	2000	2500	3000
	niedrig	m³/h	1000	1200	2000	2500
Äußerer Druck	hoch mittel	Pa Pa	163 135	176 132	200 170	210 180
	niedrig	Pa	84	1110	140	150
Enthalpie-Wirkungsgrad, Kühlung	hoch mittel	% %	66 66	62 62	61 61	60 60
	niedrig	%	69	65	64	63
Enthalpie-Wirkungsgrad, Heizung	hoch mittel	% %	70 70	71 71	70 70	69 69
	niedrig	%	74	73	72	71
Wärmeübertragung Wirkungsgrad	hoch mittel	% %	71 71	71 71	70 70	70 70
	niedrig	%	74	74	73	73
Geräuschpegel	hoch mittel	dB(A) dB(A)	51 49	53 51	55 52	57 54
	niedrig	dB(A)	46	49	50	51
Spannung		V	220-240 V / 1Ph / 50 Hz
Leistungsaufnahme		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Betriebsstrom		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Eingangsleistung		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Stromkabel		mm²	3х1,5			3х2,5
Steuerkabel		mm²	2×0.5
Steuerung, Standard			Ja (7-Tage-Uhr)
Steuerung (BMS), Modbus			Ja
Ventilatortyp			AC-Lüftermotor
Lüftergeschwindigkeit (Zuluft)			3-stufige Lüftersteuerung
Lüftergeschwindigkeit (Abluft)			3-stufige Lüftersteuerung
Umgehung			Ja (automatisch innerhalb eines einstellbaren Bereichs)
Auftauen			Ja (automatisch innerhalb eines einstellbaren Bereichs)
CO2-Kontrolle			Zusätzlicher Sensor (Ein-/Aus-Steuerung innerhalb eines einstellbaren Bereichs)
Fehleralarm-Ausgangskontakte			Ja
Feuerabschaltung			Ja
Gewicht		kg	110	112	130	142
Abmessungen	hoch	mm	1250	1250	1524	1624
	mittel	mm	1200	1200	1400	1500
	niedrig	mm	520	520	580	650
Durchmesser des Verbindungskanals		mm	380х230-400х320		350х273-500х350	398х285-500х350

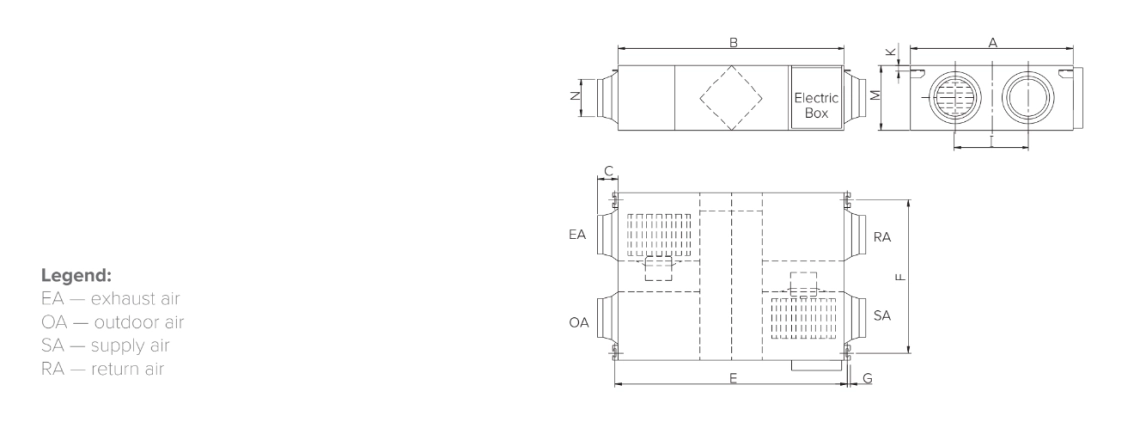

Abmessungen

Lüftungsgeräte MV200I-W - MV600I-W

Modell	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Alle Maße sind in Millimetern angegeben.

MyCond MV***I-W Gesamtabmessungen - 1

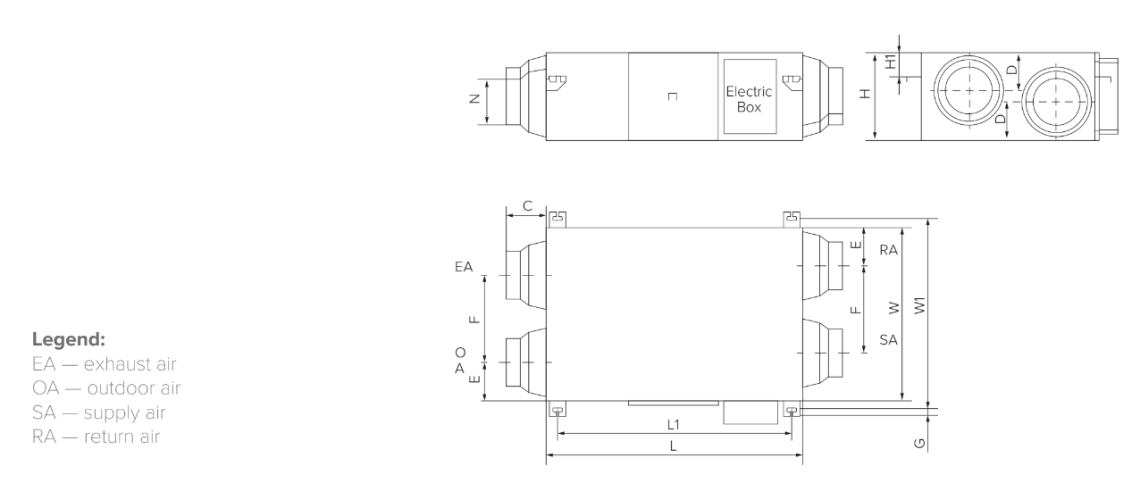

Abmessungen

Lüftungsgeräte MV900I-W - MV1100I-W

Modell	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Alle Maße sind in Millimetern angegeben.

MyCond MV***I-W Gesamtabmessungen - 2

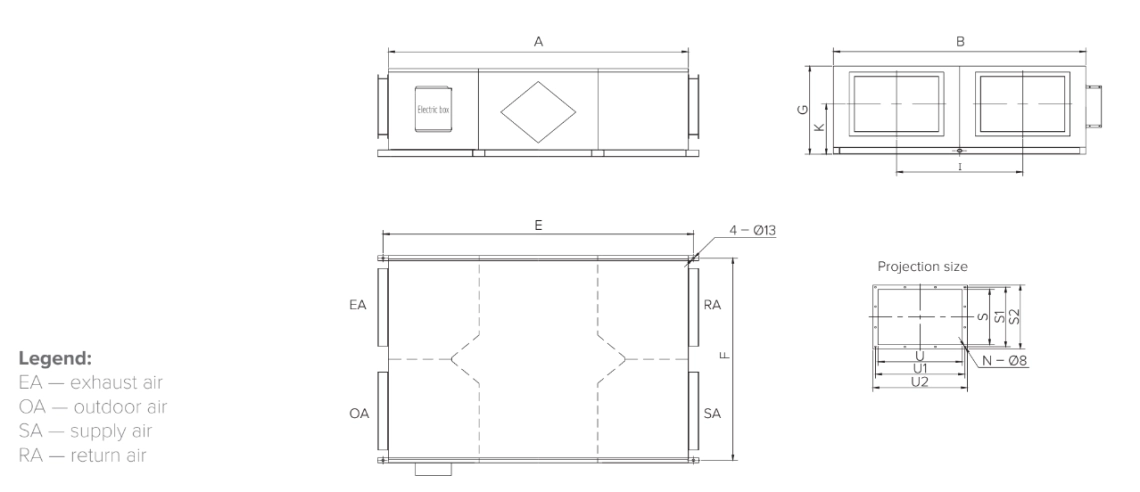

Abmessungen

Lüftungsgeräte MV1500I-W - MV3000I-W

Modell	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
