Design-Standventilatorkonvektoren Serie Silver Glass

Die neue Silver Glass-Serie von Gebläsekonvektoren in Künstlerbauweise ist für außergewöhnliche Innenräume konzipiert. Die Modelle wurden in einem modernen Stil entworfen, um sich in jedes Interieur einzufügen oder so diskret wie möglich zu sein
Kühlleistung: 0.45 ... 3.73 kW
Heizleistung: 0.61 ... 4.71 kW

Möchten Sie kaufen oder haben Sie Fragen?
Design-Standventilatorkonvektoren Serie Silver Glass

Der Gebläsekonvektor ist ultradünn gebaut. Zum Vergleich: Sein Gehäuse ist zusammen mit dem Glas nur 122 mm dick, was mehr Platz für die Installation spart. Außerdem fügt sich das schlichte und saubere Aussehen leicht in den Stil Ihres Zimmers ein.

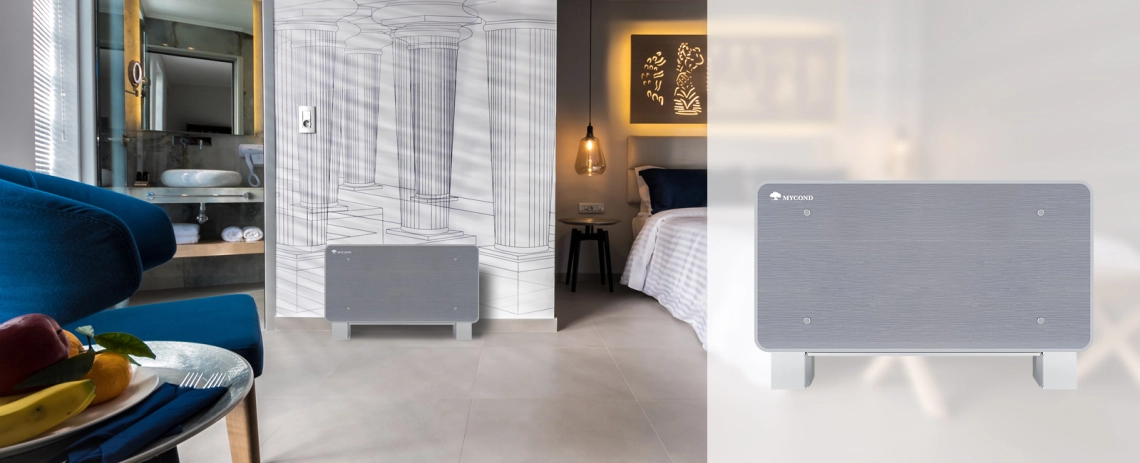

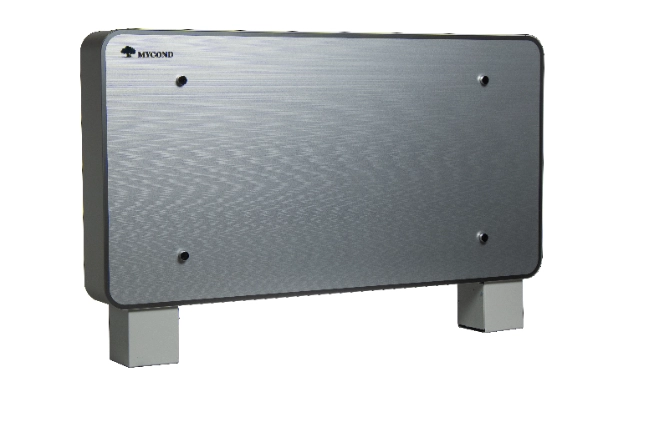

A modern floor-standing fan coil unit from the Silver Glass series.

A sleek and modern floor-standing fan coil unit from the Silver Glass series.

Die Gebläsekonvektoren sind eine gute Ergänzung zu einem Heizsystem mit Wärmepumpe. Das Gerät benötigt keine hohe Wassertemperatur, um das Haus zu heizen, und spart so Kosten.

Die wichtigsten Vorteile:

  • Glasfrontplatte
  • Ultradünnes Gehäuse
  • Der Geräterahmen ist aus 0,8-1 mm dickem Blech gefertigt
  • Niedriger Geräuschpegel
  • Integriertes Gehäuse für den Thermostat
  • DC-Motor
  • Leicht herausnehmbare Luftfilter der Klasse G1 für problemlose Reinigung und Wartung
  • Das Wärmetauscherregister besteht aus Kupferrohren und Messingverteilern: Die Rohre sind mit gewellten Aluminiumlamellen versehen
  • Ausgestattet mit einer abnehmbaren Auffangwanne
  • Aluminium-Gitter mit Magnetbefestigung
  • Optional: hintere Glasscheibe (Freiraumaufstellung)
  • Thermostat (optional)

Stylish floor-standing fan coil unit from the Silver Glass series in a modern interior.

Stylish silver glass fan coil units designed for modern spaces.

Entdecken Sie eine neue Dimension der Eleganz mit Mycond!

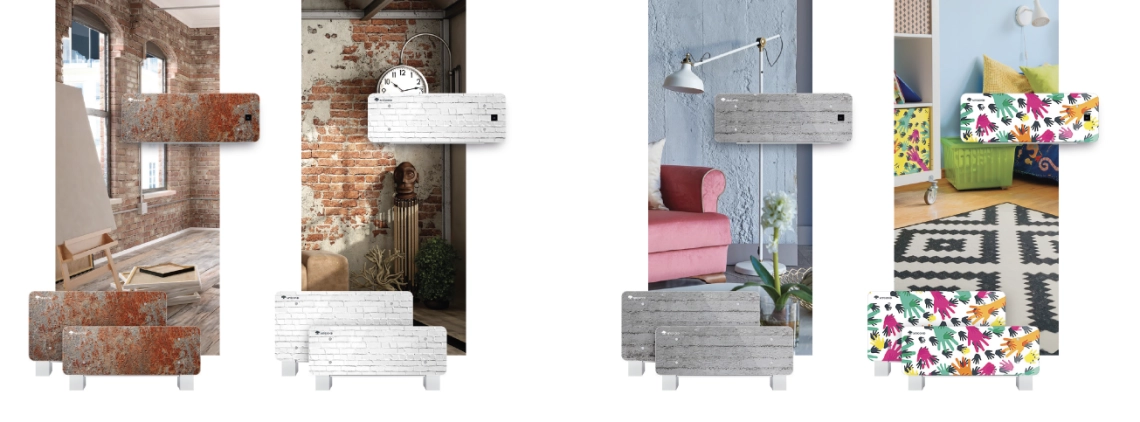

  • Modernes Design: Die eleganten bedruckten Glaspaneele fügen sich perfekt in jedes Interieur ein und verleihen ihm einen Hauch von Stil und Modernität.

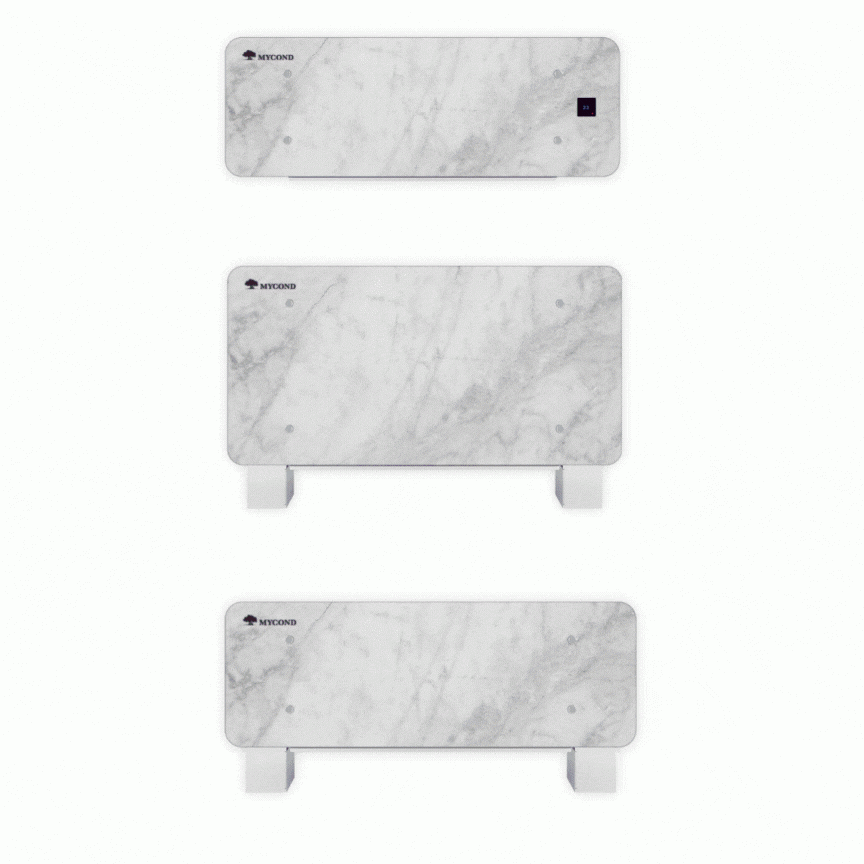

  • Sie können Ihr eigenes Bild oder Design auf dem Paneel wählen, das wir an Ihr Interieur anpassen werden.

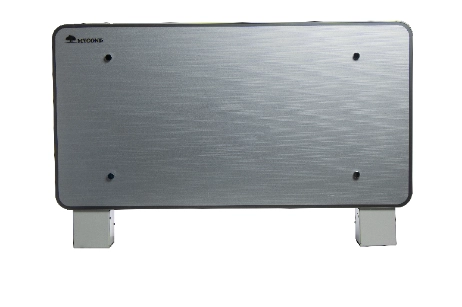

Modern floor-standing fan coil unit from the Silver Glass series.

Hauptbestandteile

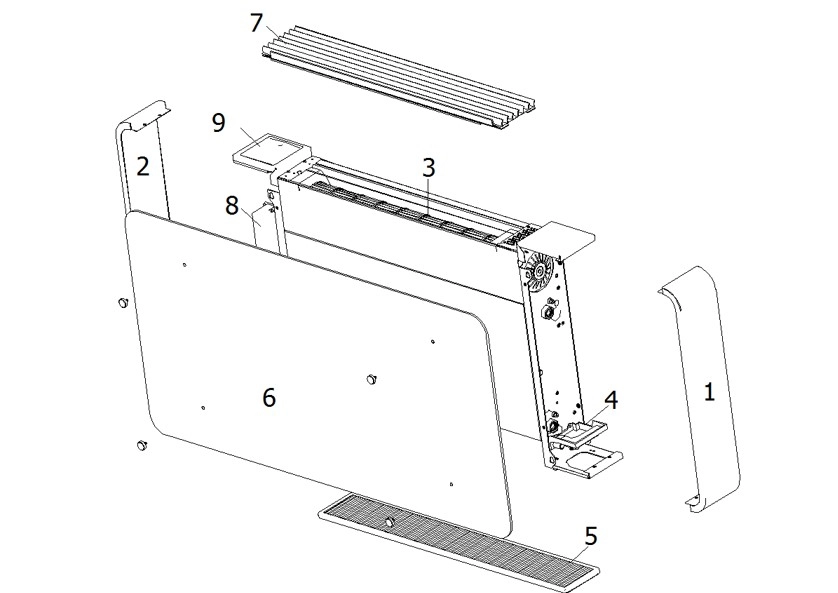

Externe Teile

  1. Linke Seitenwand
  2. Rechte Seitenwand
  3. Fandeck
  4. Zusätzlicher Abfluss
  5. Filter
  6. Frontplatte
  7. Aluminium-Gitter
  8. Elektrokasten
  9. Bedienfeld (Option)

Stylish ultra-thin floor-standing fan coil unit.

Ultra-thin fan coil unit with modern features.

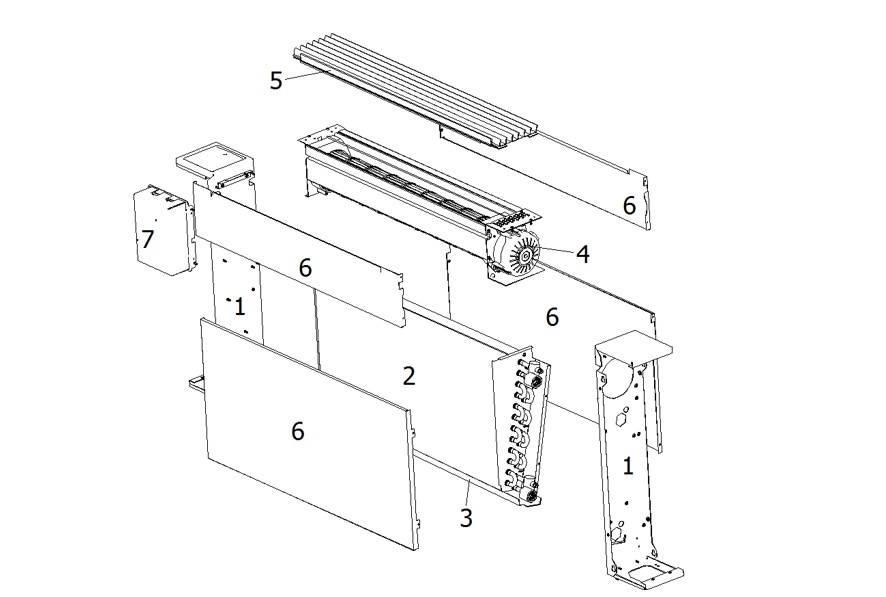

Innere Teile

Vertikale Einheiten

  1. Innere Seitenwand
  2. Hauptwärmetauscher
  3. Kondensatwanne
  4. Fandeck
  5. Aluminium-Gitter
  6. Vordere und hintere Innenverkleidung
  7. Elektrokasten

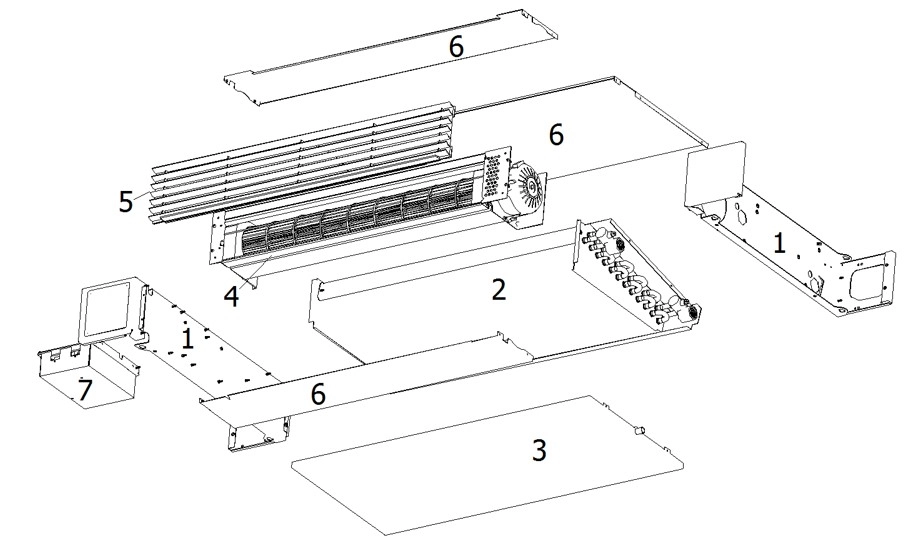

Innere Teile

Horizontale Einheit

  1. Innere Seitenwand
  2. Hauptwärmetauscher
  3. Kondensatwanne
  4. Fandeck
  5. Aluminium-Gitter
  6. Vordere und hintere Innenverkleidung
  7. Elektrokasten

Internal components of the Silver Glass series floor-standing fan coil.

Technische Daten

2-Rohr-System

spezifikationen Einheiten Geschwindigkeit MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Luftdurchsatz Supermax 250 390 510 620
Maximal (*) 180 315 450 540
m3/h Mittel (*) 120 230 350 450
Min (*) 80 155 240 310
Statisch 10 18 25 32
Kühlleistung insgesamt Supermax 1.19 2.12 2.90 3.73
Maximal 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Sensible Kapazität Supermax 0.87 1.56 2.16 2.97
Maximal 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Heizleistung Supermax 1.55 2.71 3.71 4.71
Maximal 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Motor-Eingang Supermax 20 22 24 27
Maximal 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Wasserdurchflussmenge Supermax 204 364 498 639
Maximal 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Druckabfall Supermax 15.1 10.2 20.9 19.9
Maximal 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Anschluss der Spule 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Wassergehalt L 0,33 0,59 0,85 1,11
Schallleistung Supermax 55.0 56.0 57.1 58.3
Maximal 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Sound pressare Supermax 38.0 39.0 40.1 41.3
Maximal 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


KÜHLMODUS
Raum:27° C - 47% r.F. Wassertemp. (ein/aus):7/12°C
HEIZBETRIEB
Raum:20° C. Wassertemp. ein:50.
(*) Die angegebenen Werte beziehen sich auf die Standardeinstellungen bei 1500, 900 und 600 U/min. Es ist jederzeit möglich, den Luftstrom zu ändern, indem man die Einstellung des Dip-Schalters auf der Platine ändert.

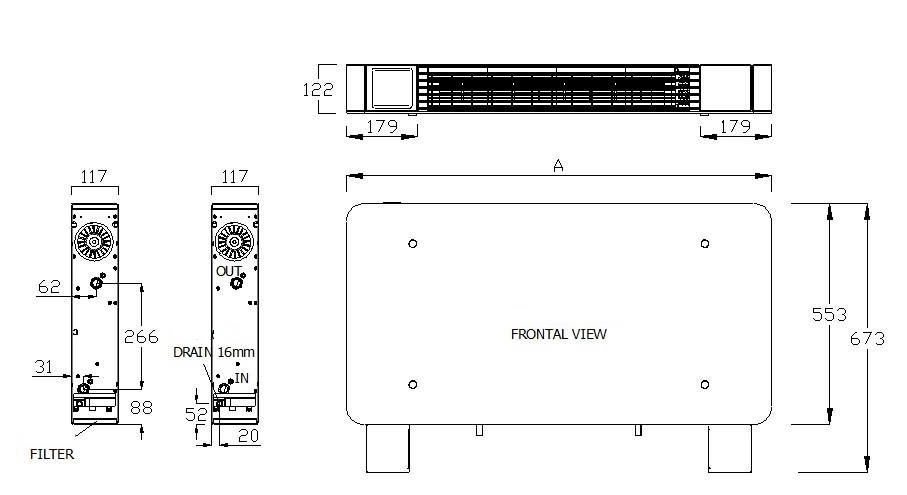

Abmessungen

vertikale Montage


Sleek floor-standing fan coil unit from the Silver Glass series.

technische Daten Einheiten MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Nettogewicht kg 14 18 21 25
Bruttogewicht kg 18 21 25 29

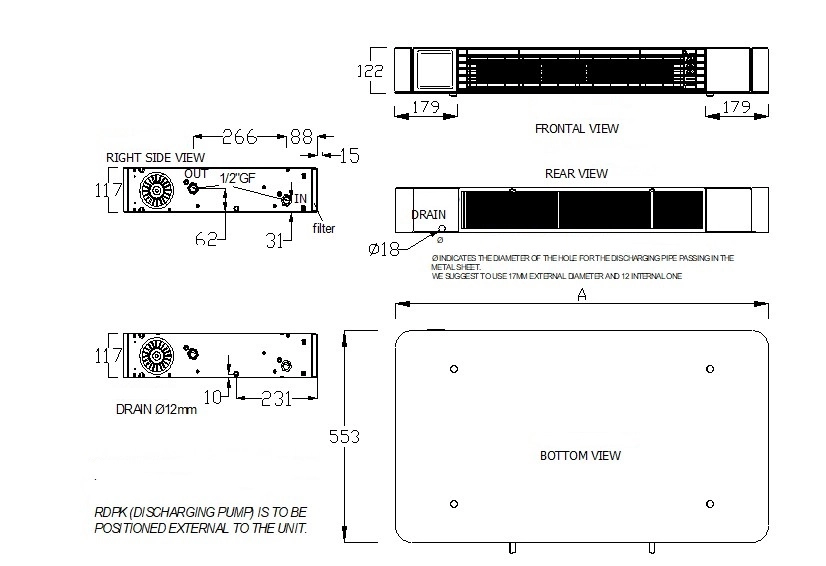

Abmessungen

Horizontale Montage


Dimensions of Silver Glass series floor-standing fan coil unit.

Spezifikationen Einheiten MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Nettogewicht kg 14 18 21 25
Bruttogewicht kg 18 21 25 29
