4-Wege-Kassette (570*570)

Das flache Design und die kompakte Größe ermöglichen die vollständige Integration des Geräts in die abgehängte Decke
Kühlleistung: 1.50 ... 4.50 kW
Heizleistung: 1.70 ... 5.00 kW

Möchten Sie kaufen oder haben Sie Fragen?
4-Wege-Kassette (570*570)

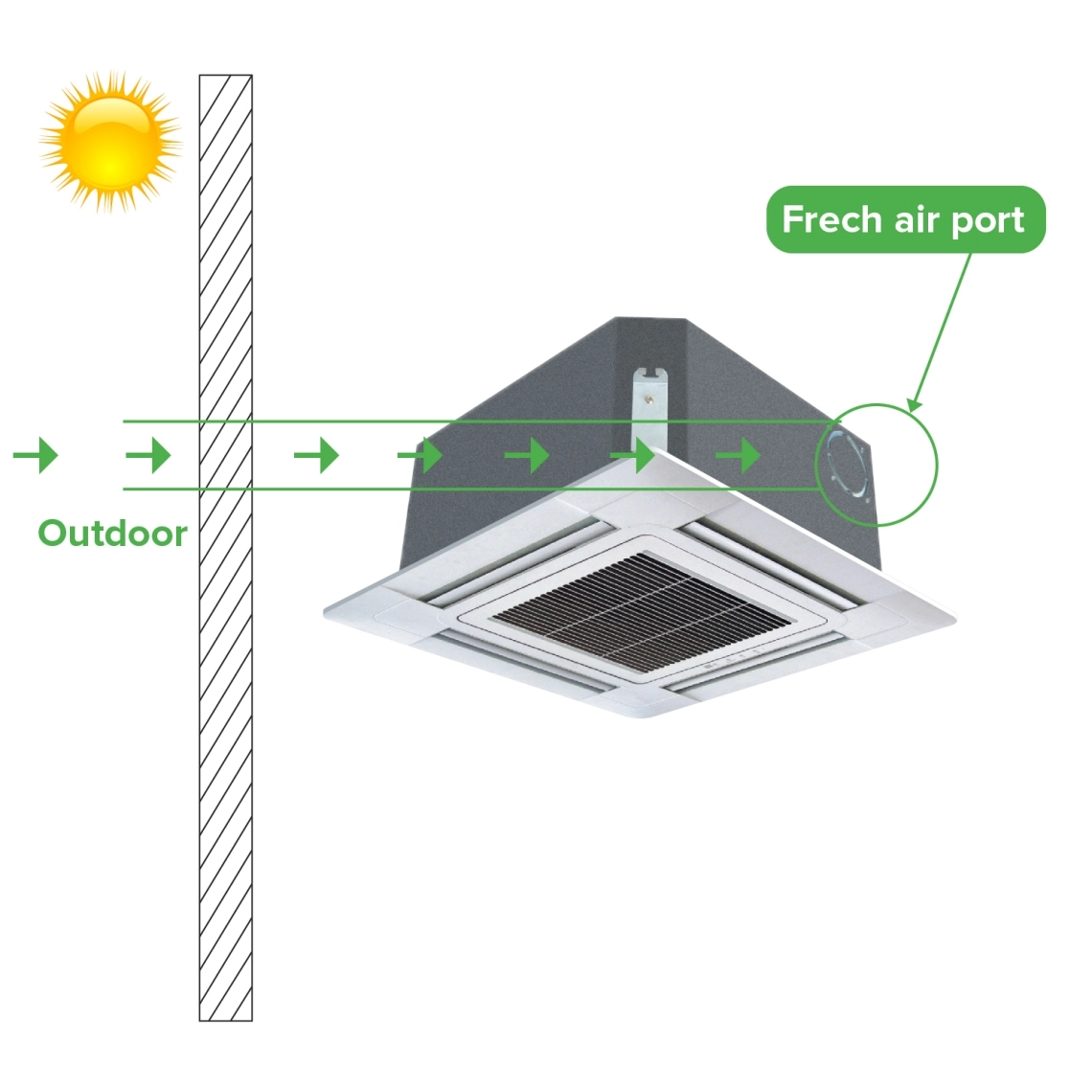

Gesunde Frischluftfunktion

Einzigartiger seitlicher Lufteinlass, der geöffnet werden kann, um frische Außenluft einzuführen und die Luftqualität in Innenräumen zu verbessern.

Compact 4-way ceiling cassette for efficient airflow control.

Hauptmerkmale:

  • Ästhetisches Paneel 700x700
  • Vorbereitet für Frischluft (vorgeschnittener seitlicher Einlass)
  • Serienmäßige Kondensatablasspumpe
  • Geräuschloser Betrieb

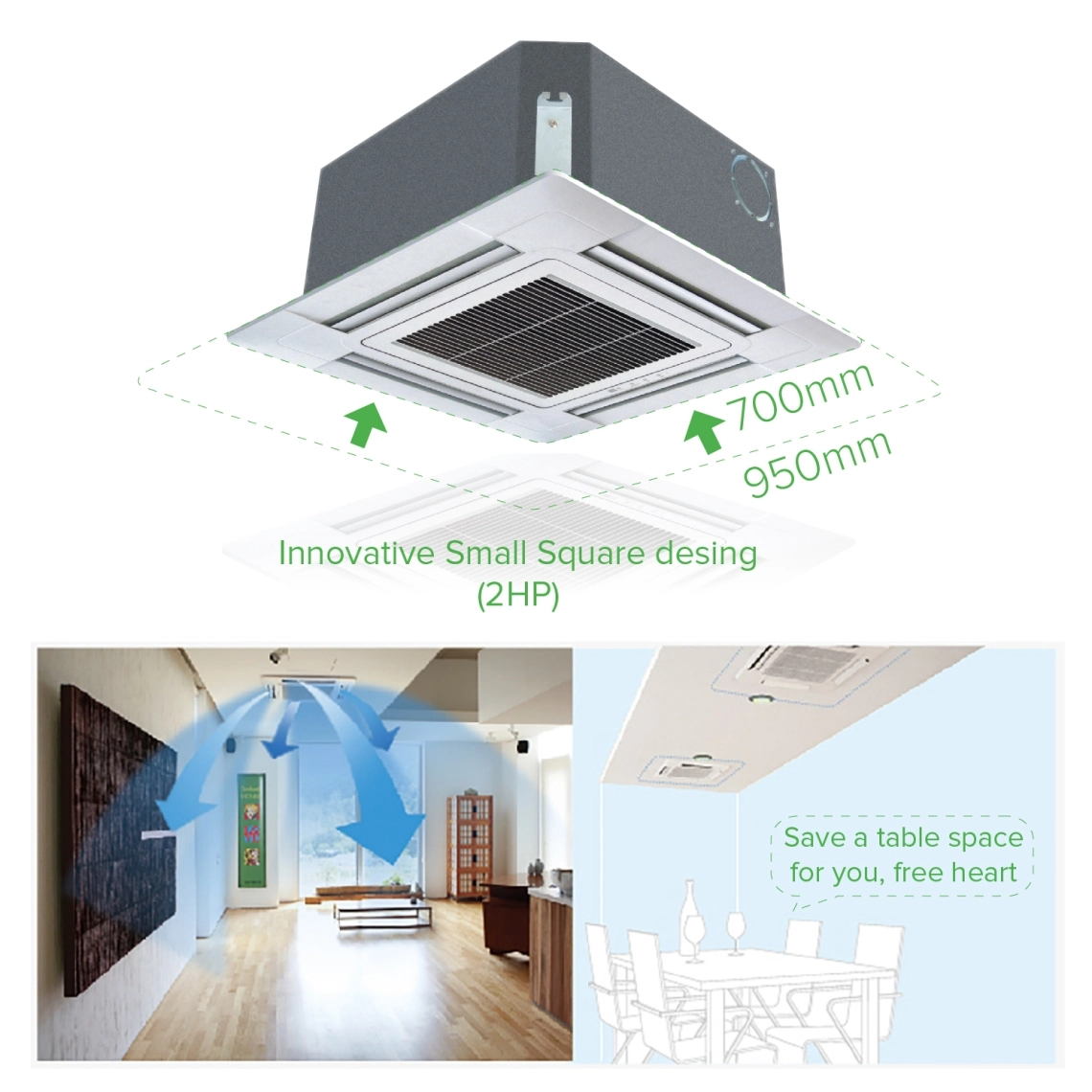

Quadratisches Paneel, das das gesamte Produkt schöner vereint

  • Quadratisches Design, macht die Raumdekoration harmonischer, schön und einfach zu arrangieren Beleuchtungssystem
  • Schlankes Design der Inneneinheit, die Höhe ist nur 260mm (2HP), auch in einem kleinen Raum installiert werden kann
  • Stereo-Luftzufuhr, mehr Komfort

Compact ceiling-mounted 4-way cassette for efficient air distribution.

Leiser Betrieb, komfortable Erfahrung

Die fortschrittliche Luftfahrttechnologie des THREE-DIMENSION AL Spiralventilators und das turbinenförmige Luftkanaldesign reduzieren den Innenwiderstand erheblich, sorgen für ein großes Luftvolumen, geringe Geräuschentwicklung und einen leisen Betrieb.

Ceiling installation view of a 4-way cassette system.

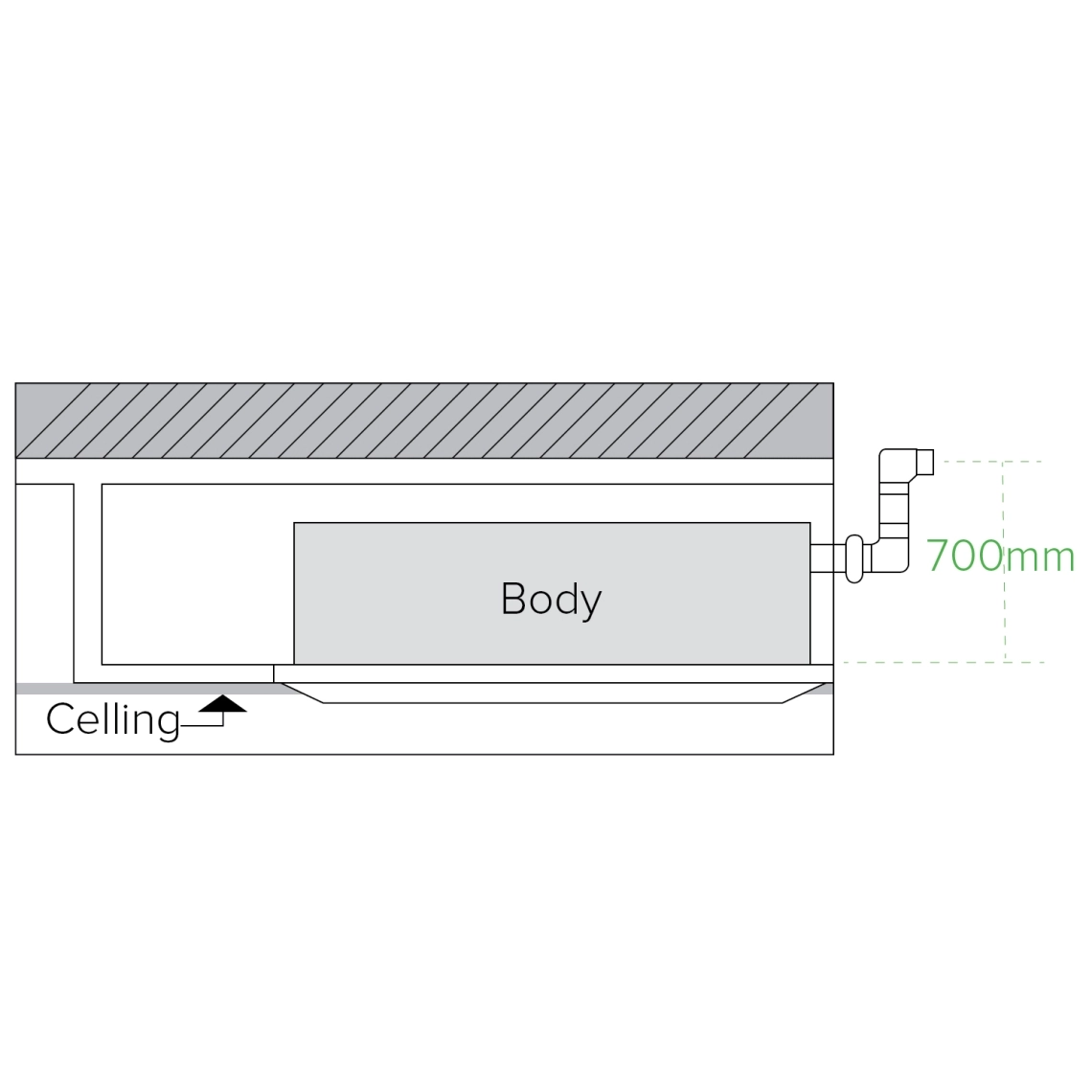

Standard-Kondensathebepumpe

Standard-Kondensatpumpe, der Hub ist 700mm und eingebauter Schwimmerschalter, bequem, mit der tatsächlichen Situation zu kooperieren, um Kondenswasser Entlastung Klimaanlage.

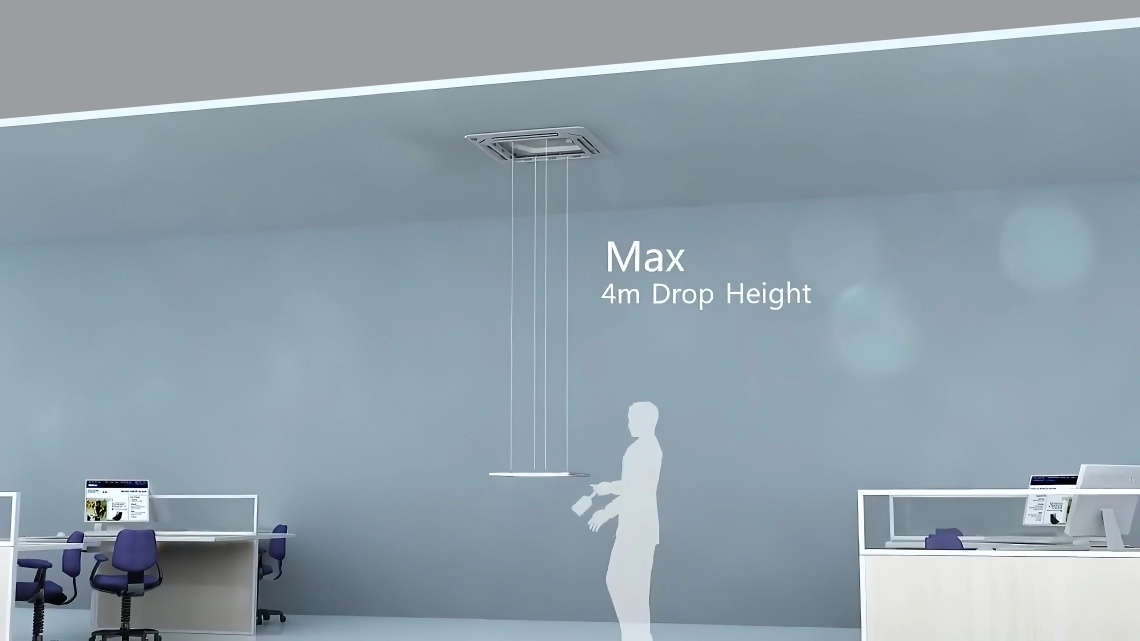

Breiter Luftauslass

Die Deckenkassetten bieten einen breiten Luftauslass, der eine effektive Klimatisierung auch für Räume mit einer Deckenhöhe von bis zu 4 m gewährleistet.

The image shows a sleek and modern 4-way cassette panel designed for efficient air distribution.

Ceiling-mounted four-way cassette for efficient air distribution.

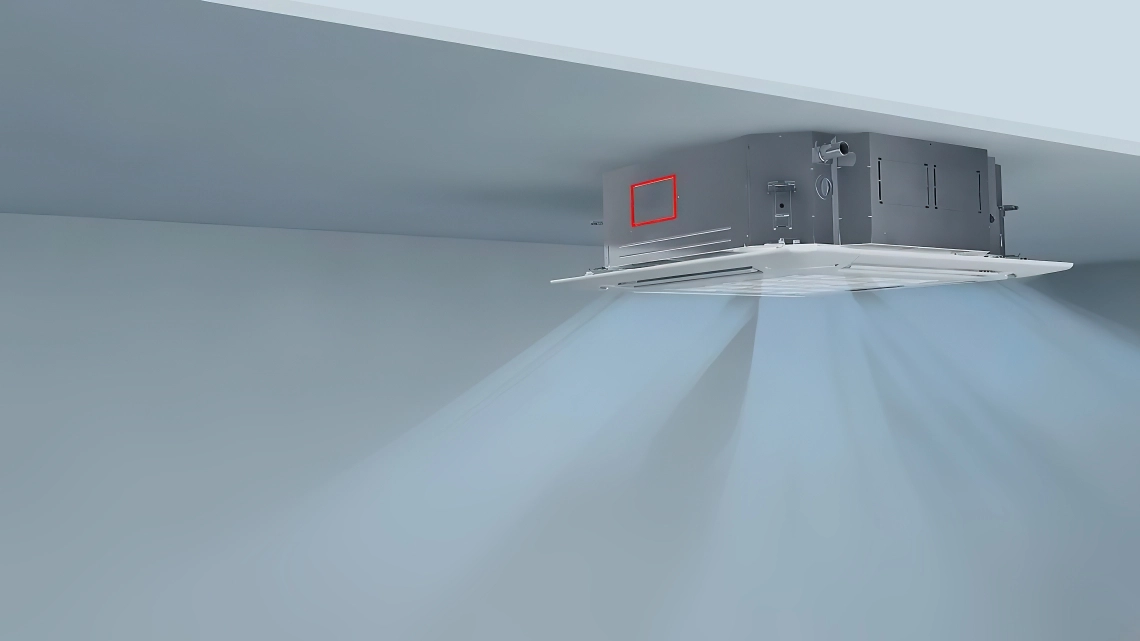

Das Design der Lüftungsschlitze

Das Design der Lamellen erleichtert die Luftverteilung, indem es einen Spalt zwischen dem Gehäuse und der Decke schafft, der eine großflächige und weitreichende Verteilung des Luftstroms ermöglicht.

Kompakte Bauweise

Die Modelle der Deckenkassette zeichnen sich durch eine geringe Bauhöhe aus, die eine problemlose und ästhetische Installation auch in engen Räumen ermöglicht.

Compact 4-way cassette air conditioning unit for efficient airflow distribution.

Ceiling-mounted 4-way cassette air conditioner panel.

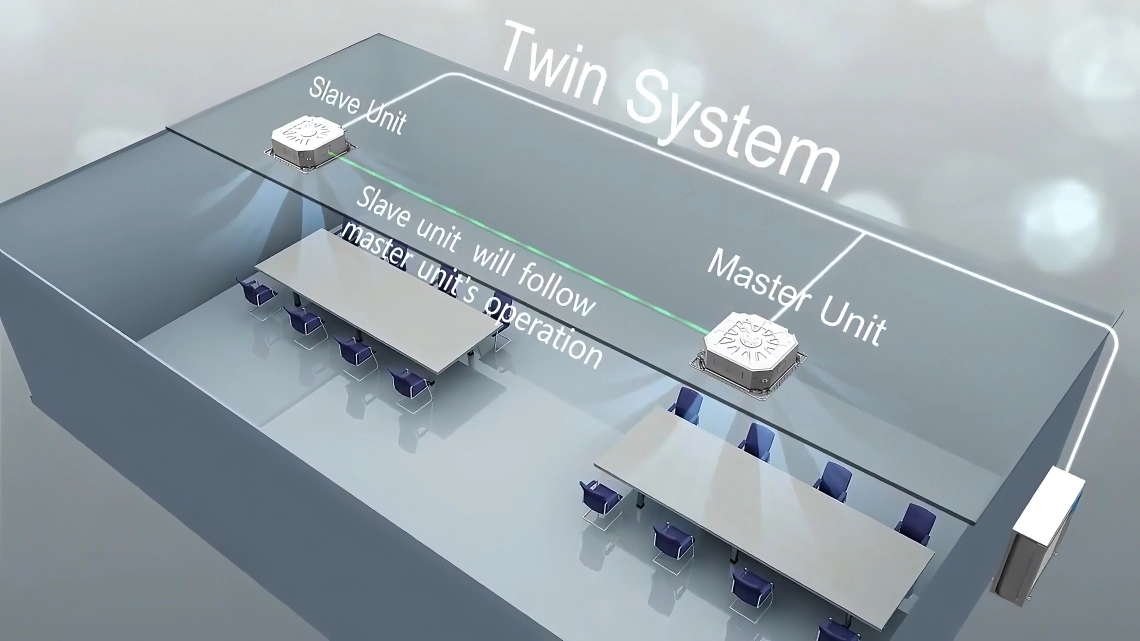

Master/Slave-Betrieb

Bei dieser Konfiguration dient ein Gerät als "Master", während die anderen als "Slaves" fungieren und den Einstellungen des Master-Geräts folgen.

Technische Daten Geräte MIBC-05X1EV1AA MIBC-07X1EV1AA MIBC-09X1EV1AA MIBC-12X1EV1AA MIBC-16X1EV1AA
Leistung
Kühlung kW 1,50 2,20 2,80 3,60 4,50
Heizung kW 1,70 2,50 3,20 4,00 5,00
Elektrische Parameter
Stromzufuhr Ph/V/Hz 1/220~230/50/60
Belüftung
Luftstrom (H/M/L) m3/h 650/540/430 700/590/480
Schalldruck
(H/M/L)
dB(A) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Schallleistung
(H/M/L)
dB(A) 45/43/42 46/44/43 46/44/43 46/44/43 47/44/43
Einbau - Abmessungen
Nettoabmessungen
(BxTxH)
mm 570x570x260
Verpackte Einheit
Abmessungen
(BxTxH)
mm 718x680x380
Netto/Brutto
Gewicht
Kg 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø Flüssigkeitsleitung mm (Zoll) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gasleitung mm (Zoll) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Раnel
Modell MB-700IB MB-700IB MB-700IB MB-700IB MB-700IB
Panel Nettoabmessungen
(BxTxH)
mm 700x700x60 700x700x60 700x700x60 700x700x60 700x700x60
Panel Verpackungsmaße
(BxTxH)
mm 740x740x115 740x740x115 740x740x115 740x740x115 740x740x115
Paneel Netto/Brutto
Gewicht
Kg 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5

Abmessungen

MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

Diagram of a 4-way cassette with 570x570 dimensions.
